Instruments for Quality Control

Mesure de l'épaisseur pour caoutchouc, textile et film plastique ou métallique

Metil Industrie est certifié ISO 9001:2008
Thickness Gauge HTG-A

Model

Order.-No.

Standard

Application

Information

Foot Ø

(mm)

Weight

(g)

Pressure

(kPa)

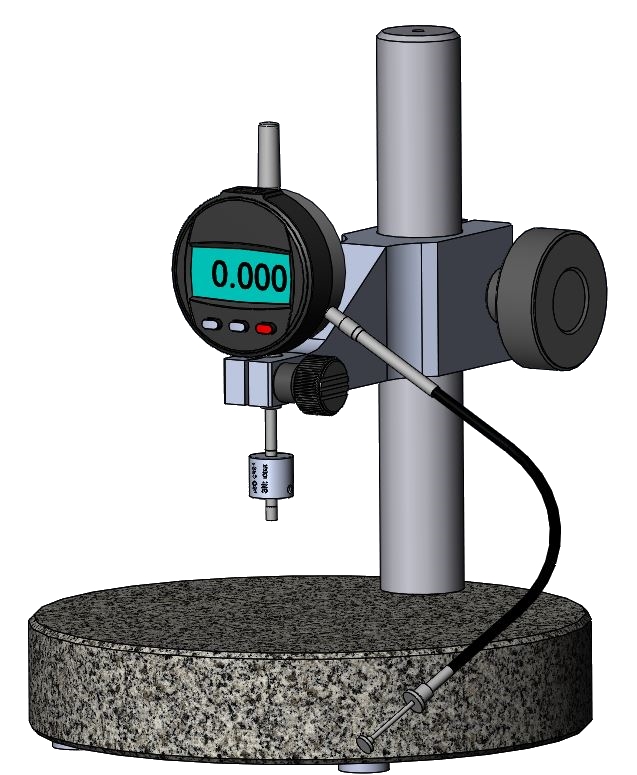

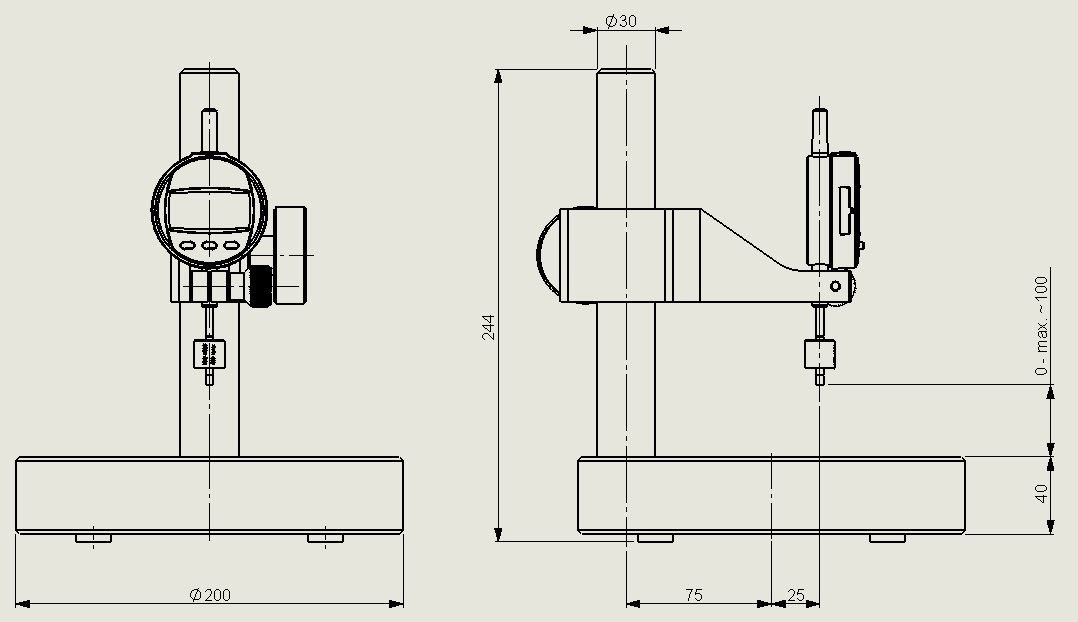

HTG-1

219 250

ISO 23529

ASTM D 3767

Rubber

Drawing

4,0

28,0

22,0

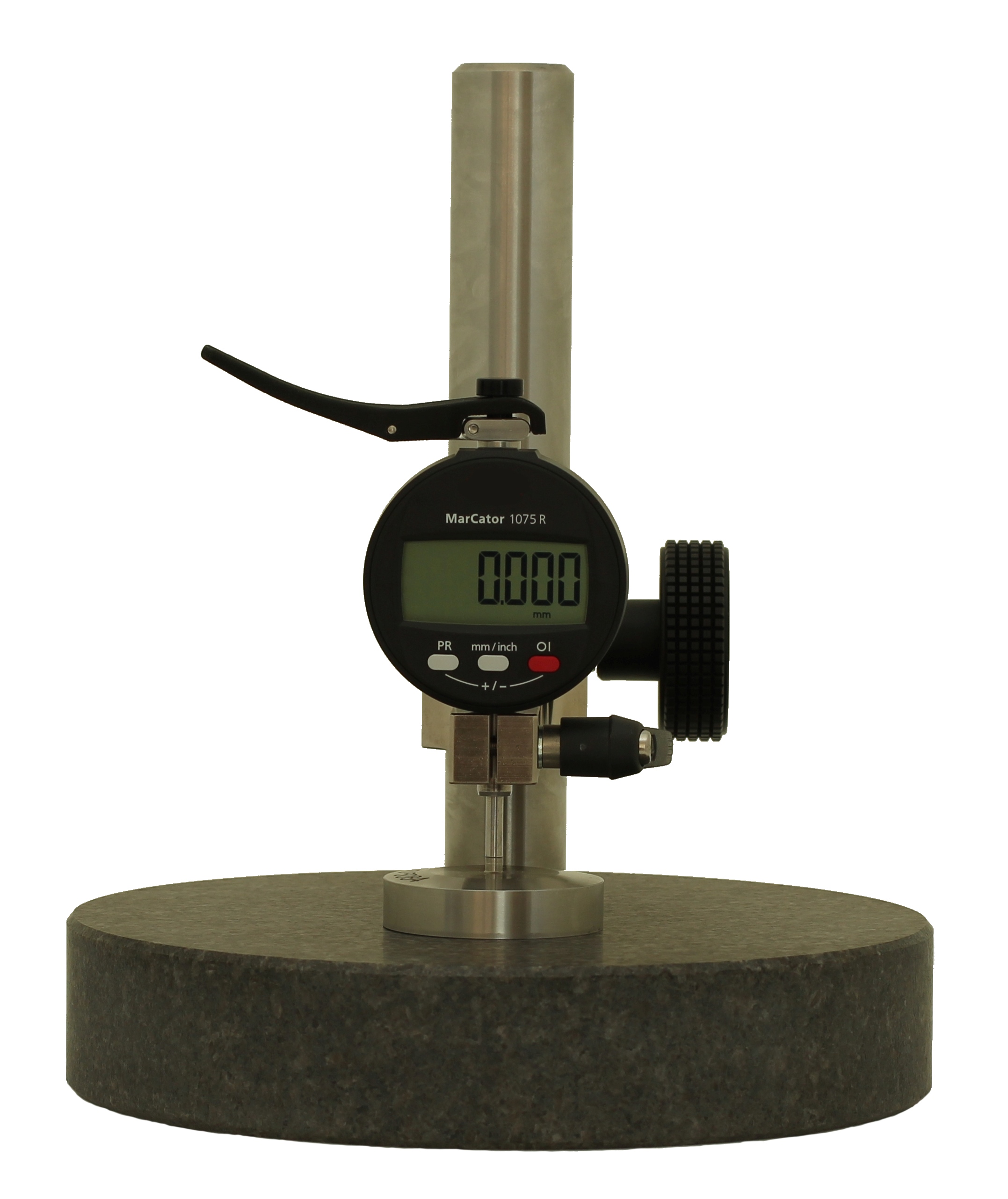

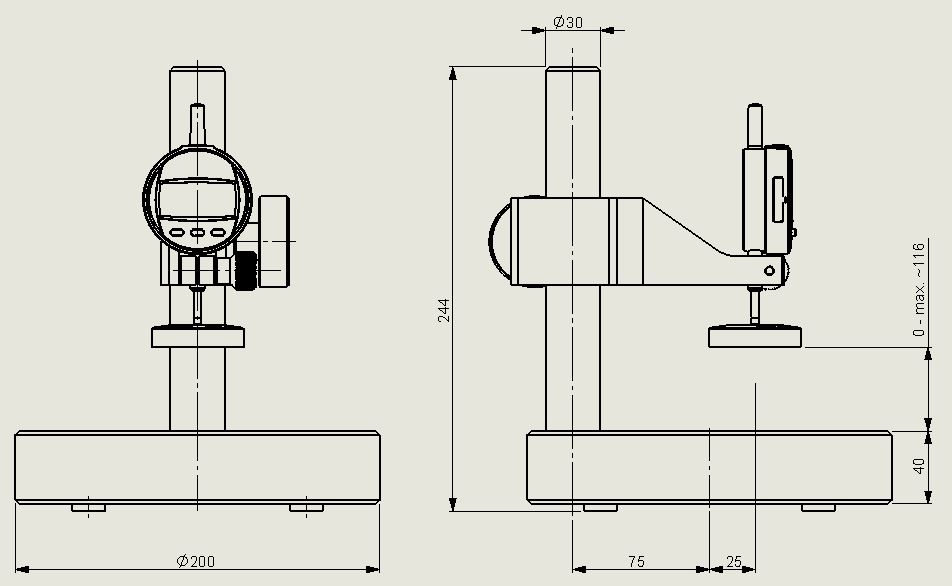

HTG-3

219 252

ISO 5084

Textiles

Drawing

50,5 204,0

1,0

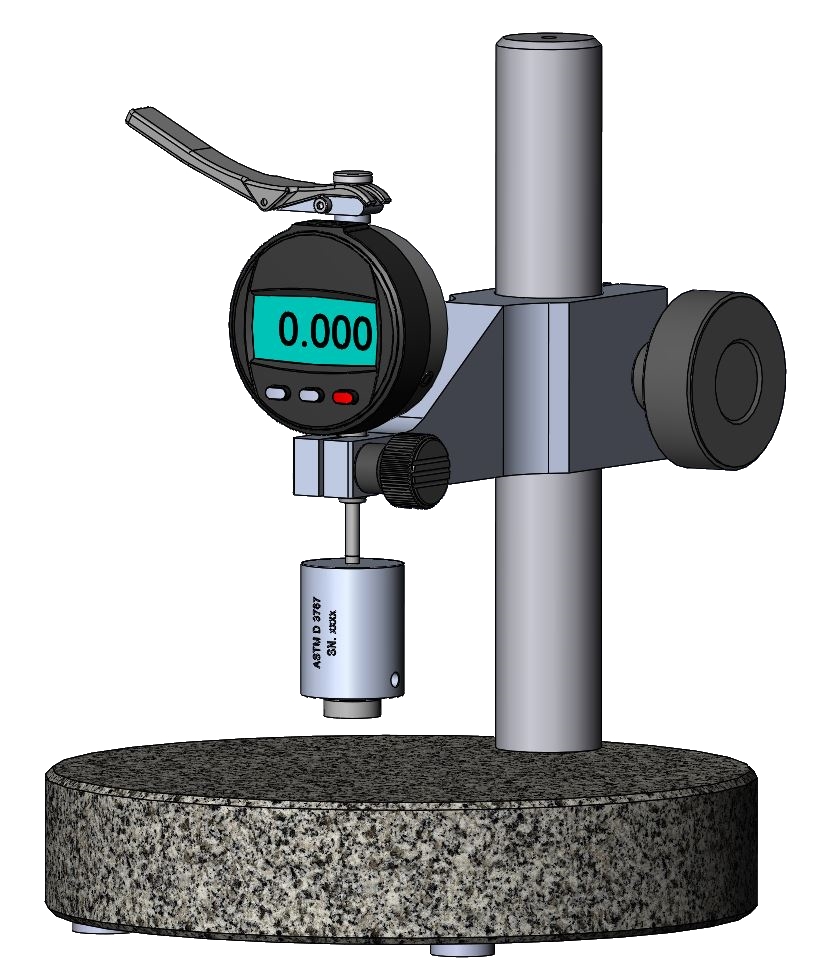

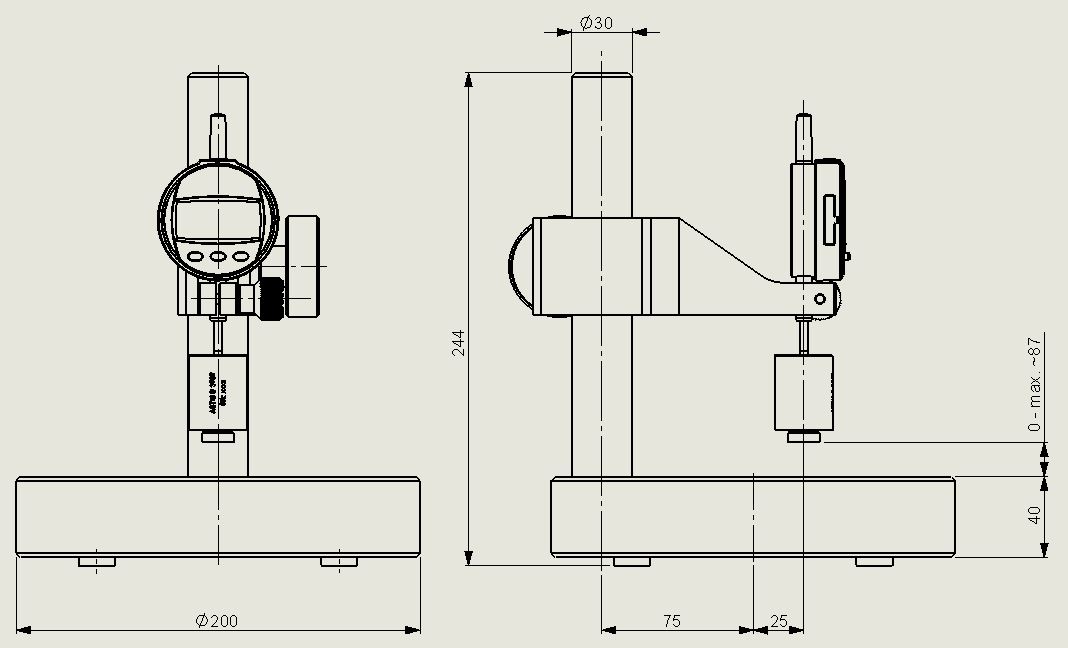

HTG-4

219 253

ASTM D 3767

Rubber with hardness <35 IRHD

Drawing

16,0 212,0 10,0

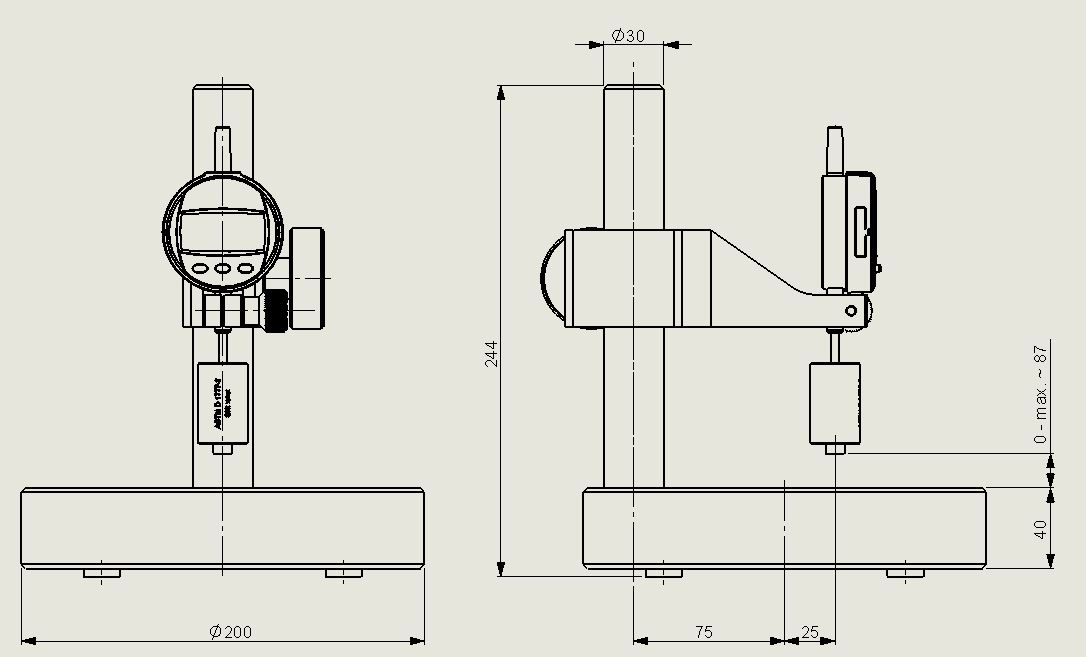

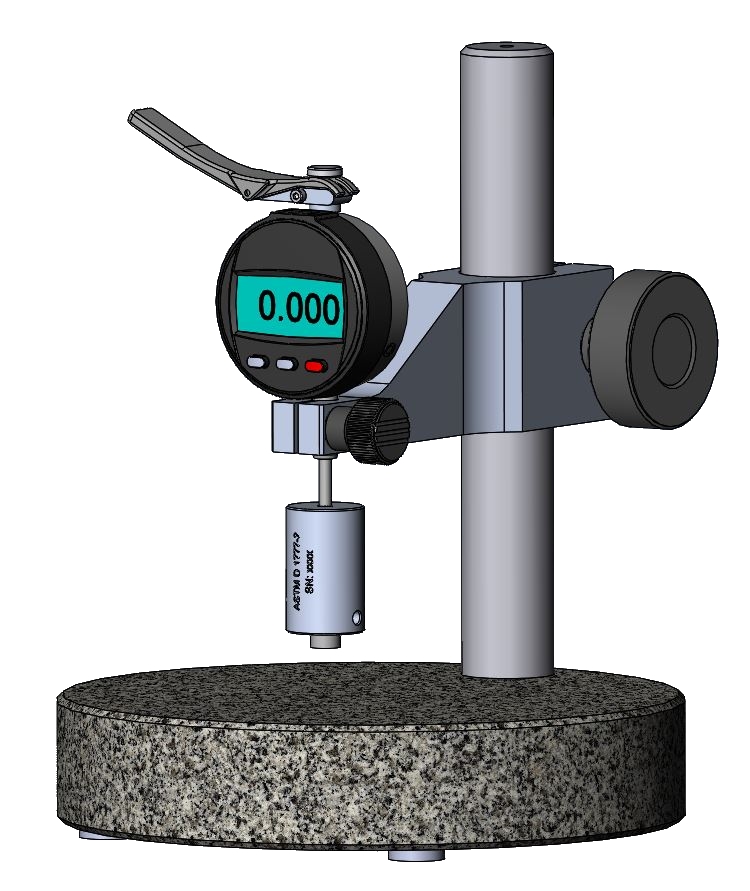

HTG-5

219 254

ASTM D 1777

Option 2

Textile Materials, coated fabrics,

Webbings, Tapes, Ribbons, Braids

Drawing

9,5 169,0 23,4

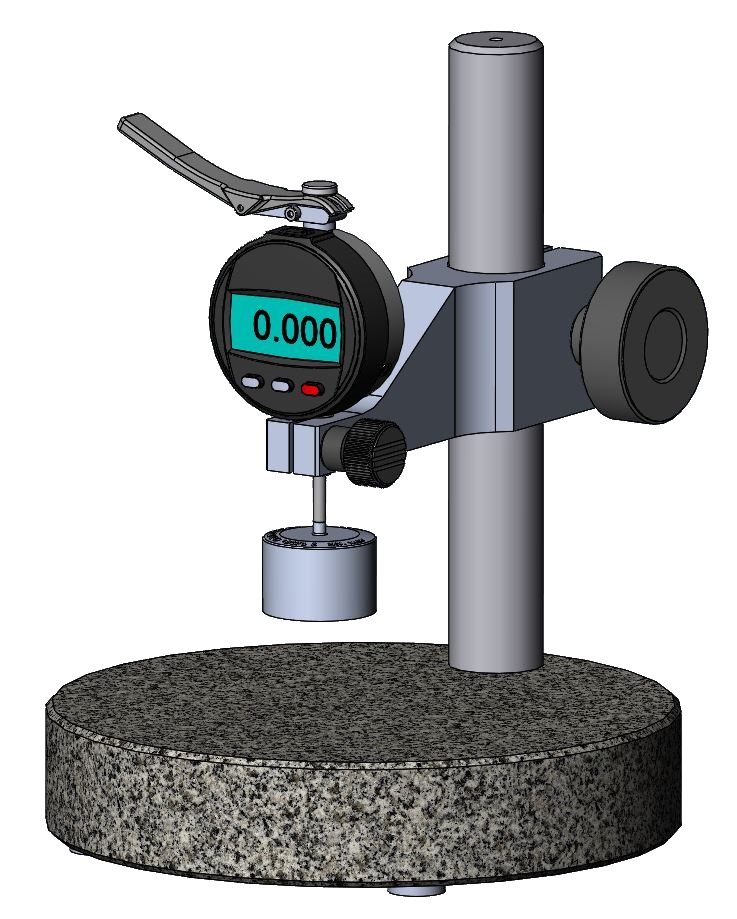

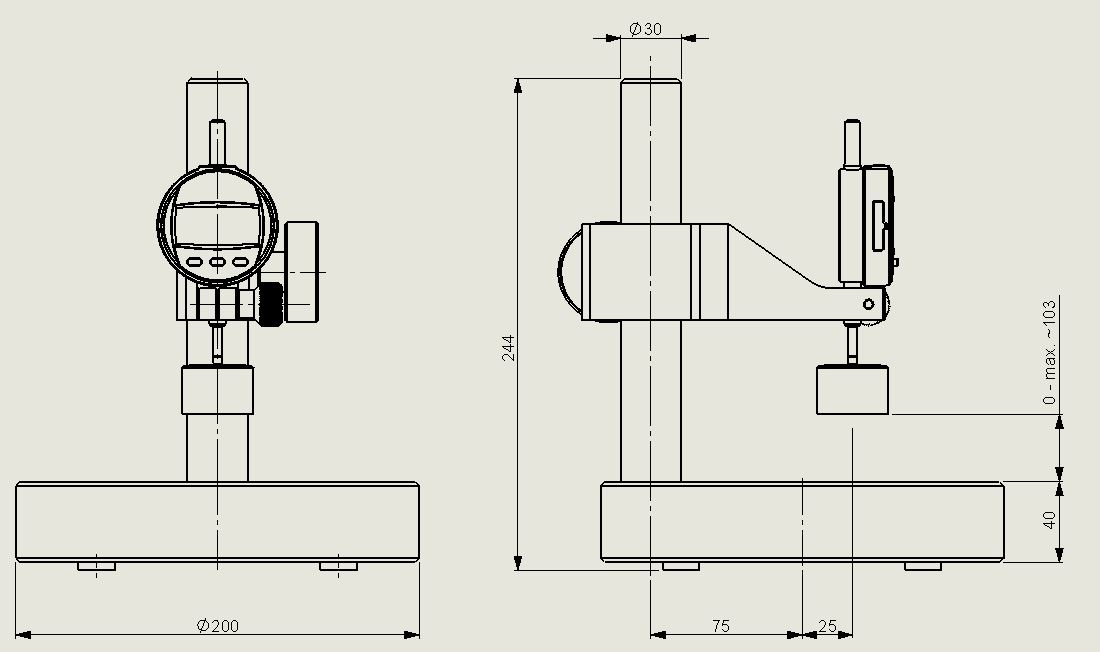

HTG-11

219 260

DIN EN ISO 12625-3

Tissue

Drawing

35,7 204,0 2,0

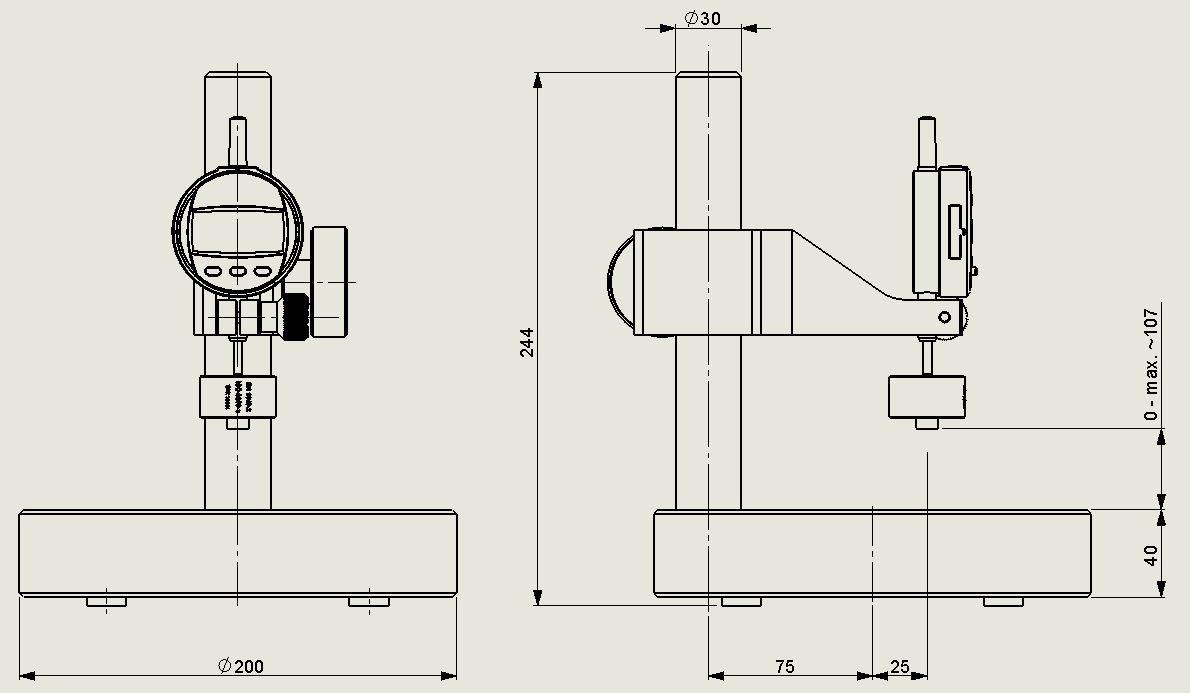

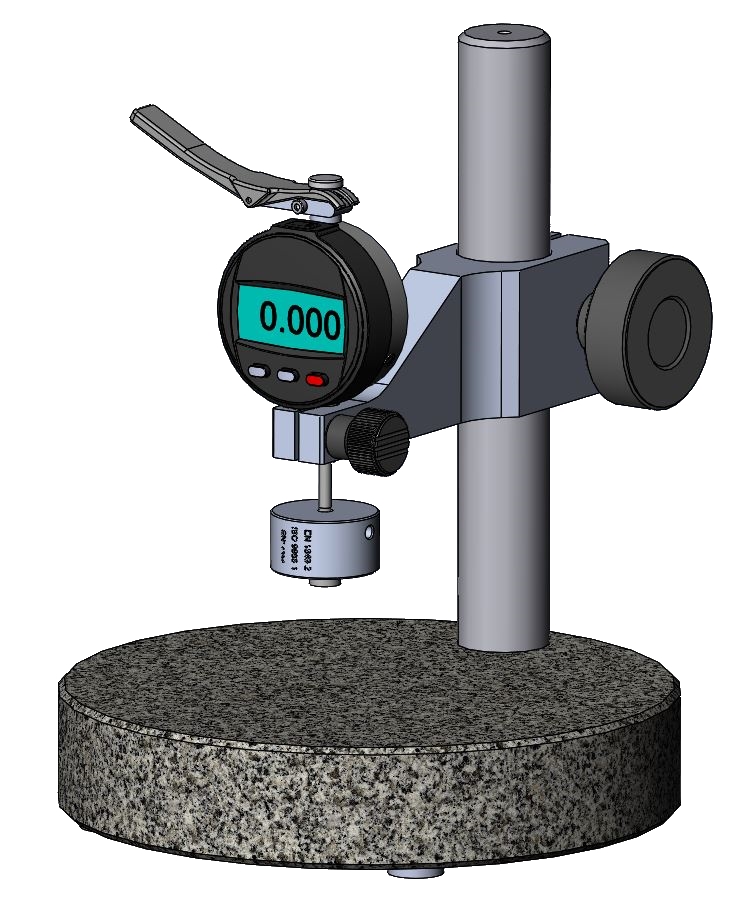

HTG-12

219 261

DIN EN 1849-2

Flexible sheets for waterproofing

Drawing

10,0 160,0 20,0

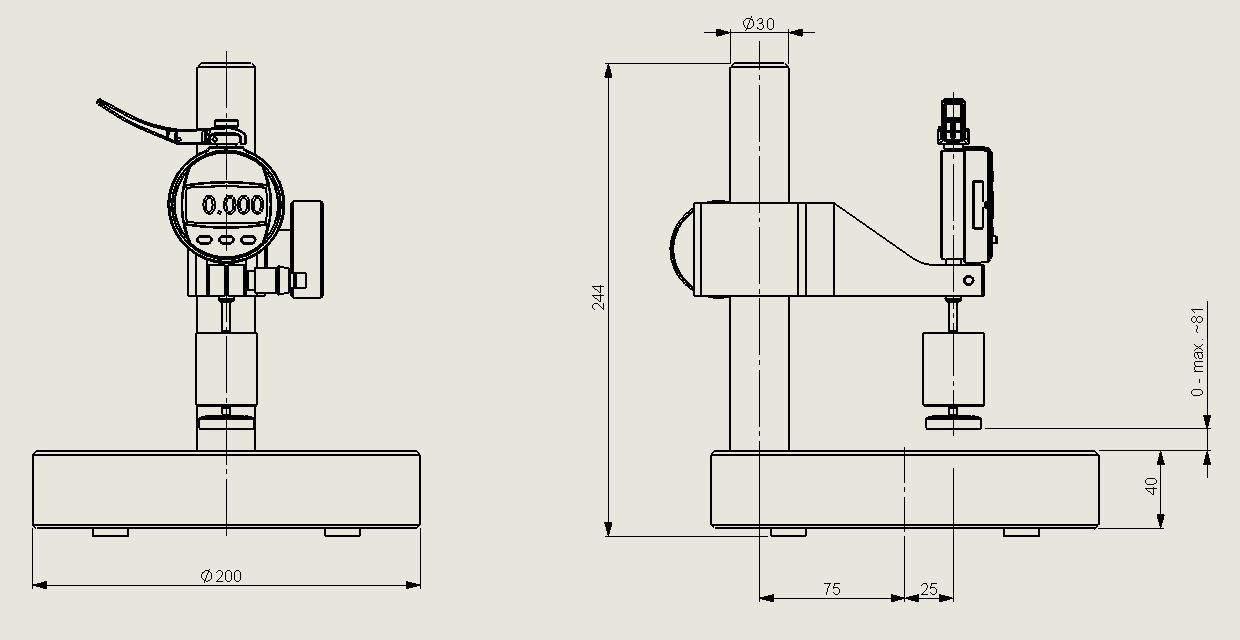

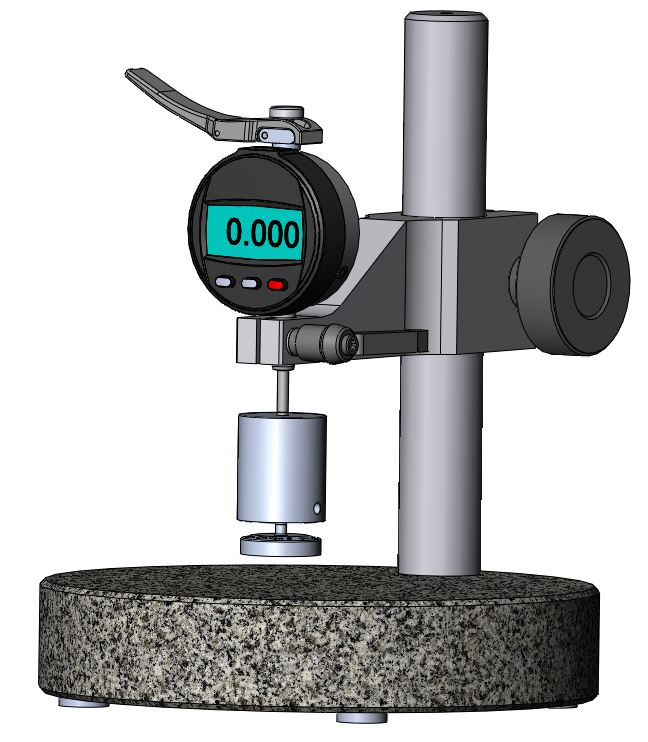

HTG-13

219 262

ASTM D 1777

Option 1

Woven fabrics, knitted fabrics, textured fabrics

Drawing
28,7 273,0 4,14

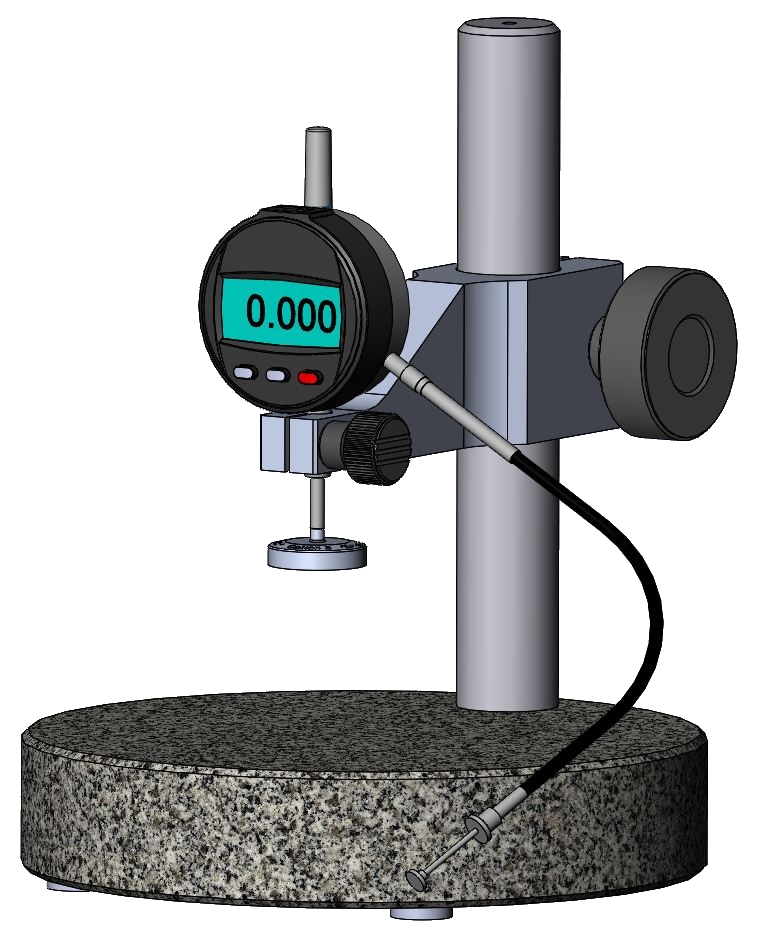

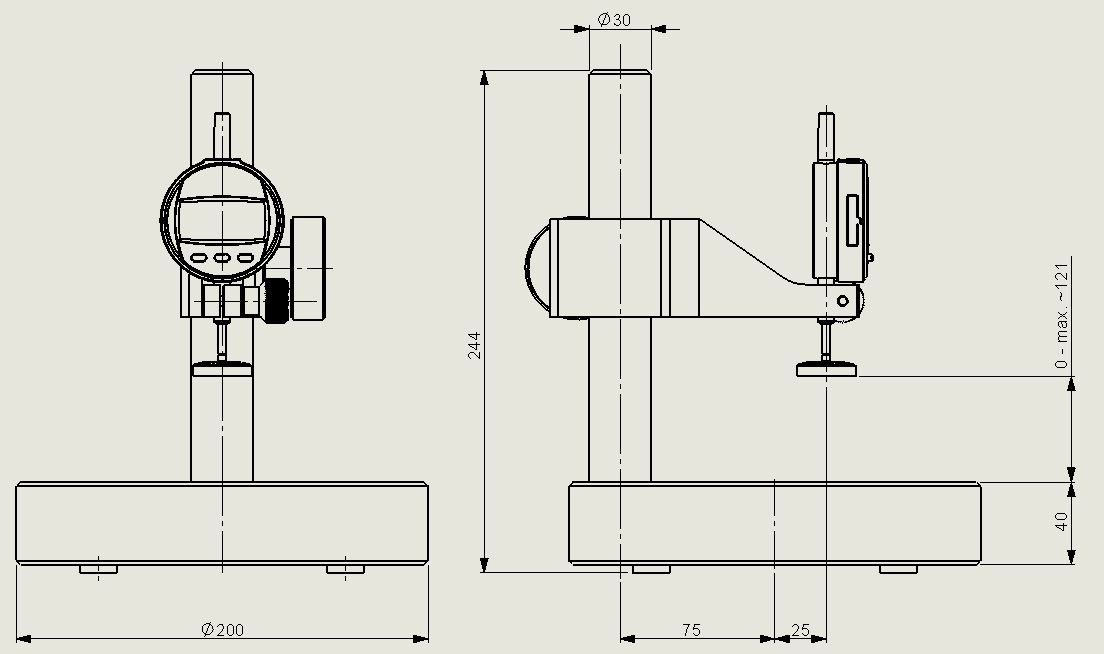

HTG-14

219 263

ASTM D 1777

Option 5

Blankets, pile fabrics,

napped fabrics

Drawing
 28,7  46,2 0,7

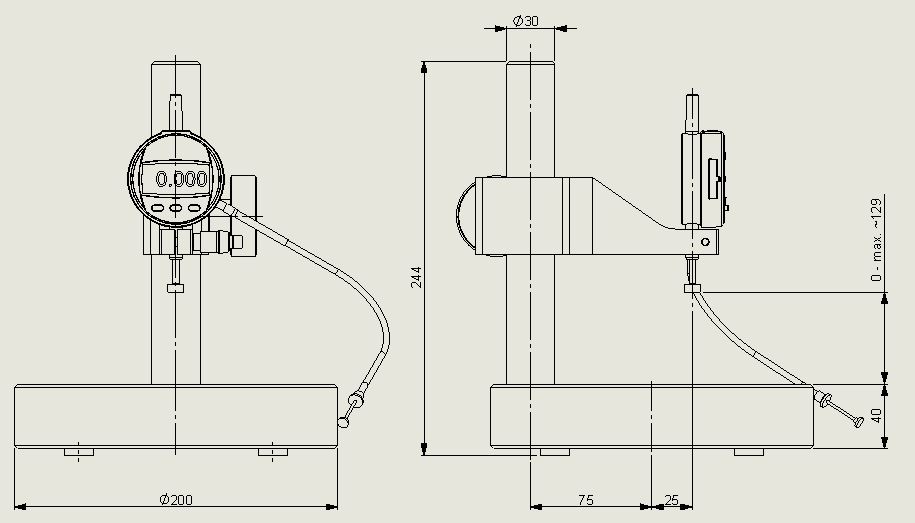

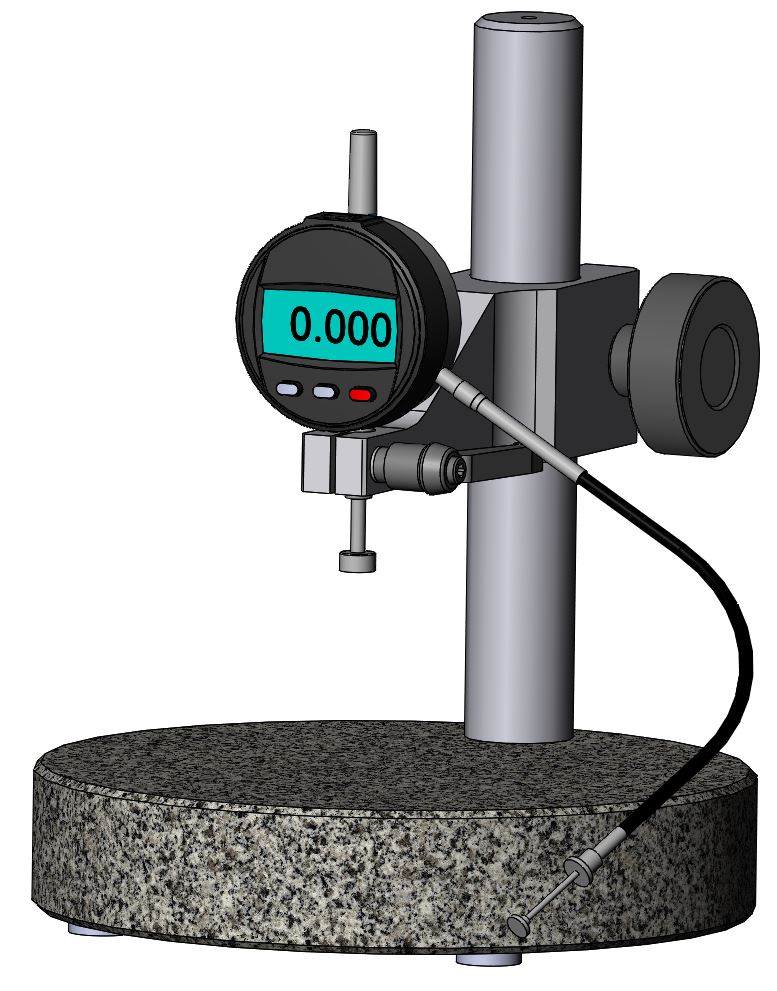

HTG-15

219 264

DIN EN ISO 2286-3

Part 3

Rubber- or plastics-coated fabrics

Drawing

10,0 16,0 2,0

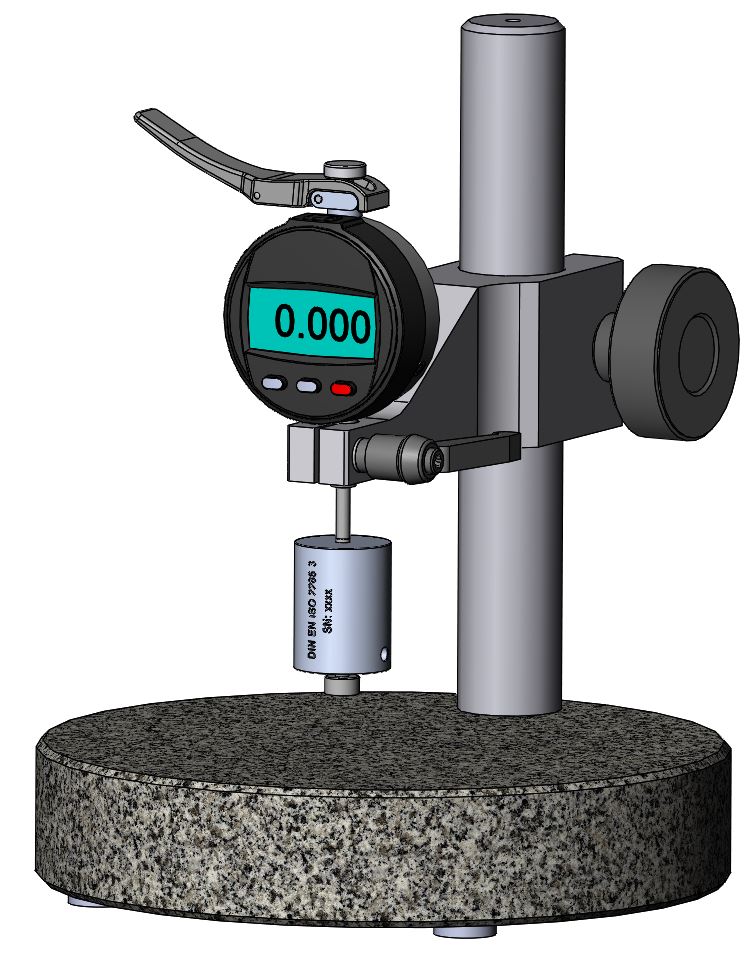

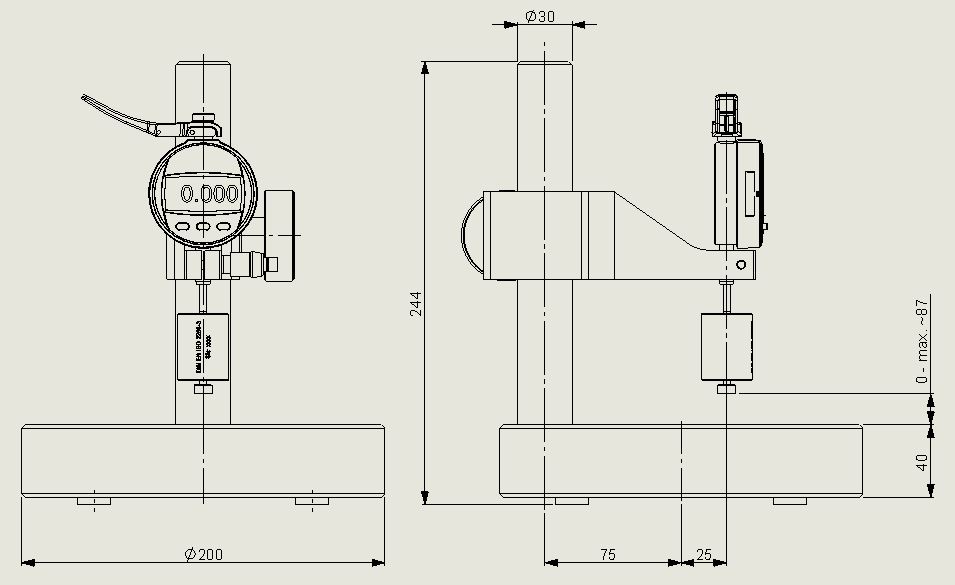

HTG-16

219 265

DIN EN ISO 2286-3

Part 3

Rubber- or plastics-coated fabrics

Drawing

10,0 192,2 24,0

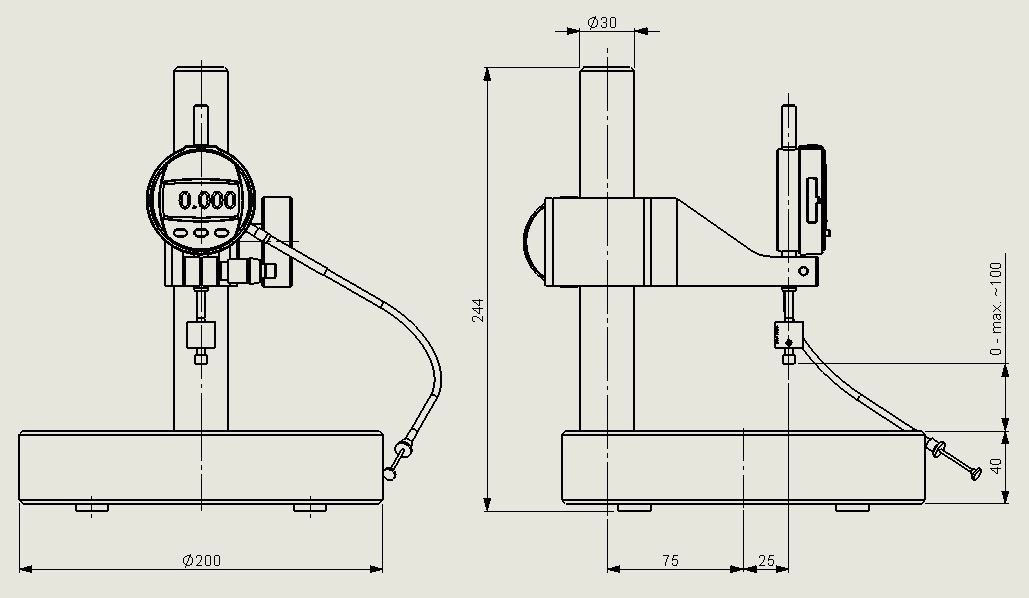

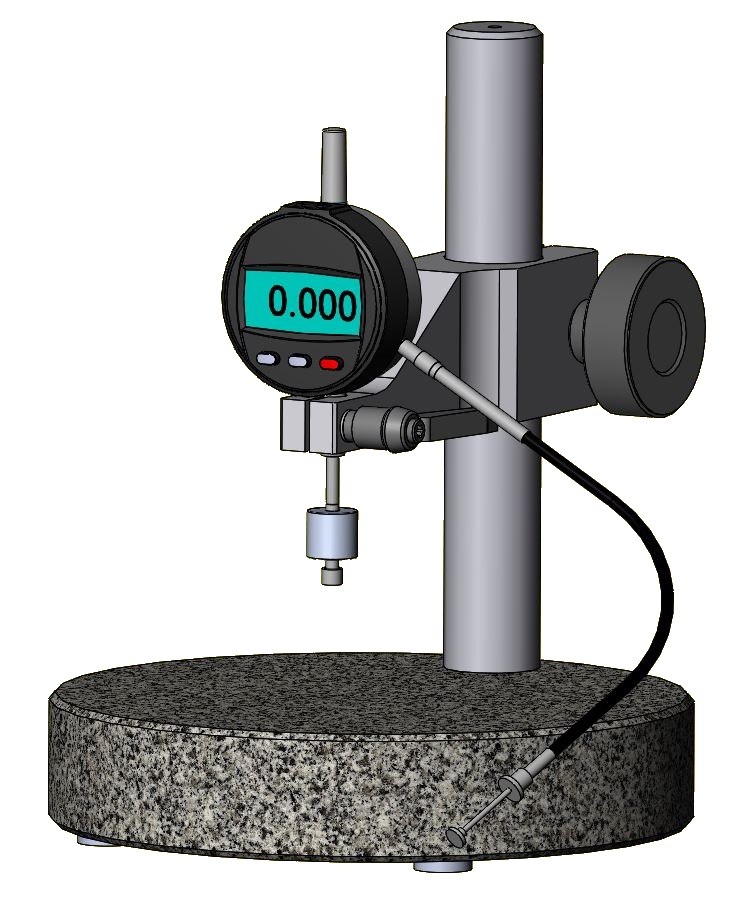

HTG-18

219 267
ASTM F 2251

Flexible packaging material

Drawing

6,35 10...150 ---

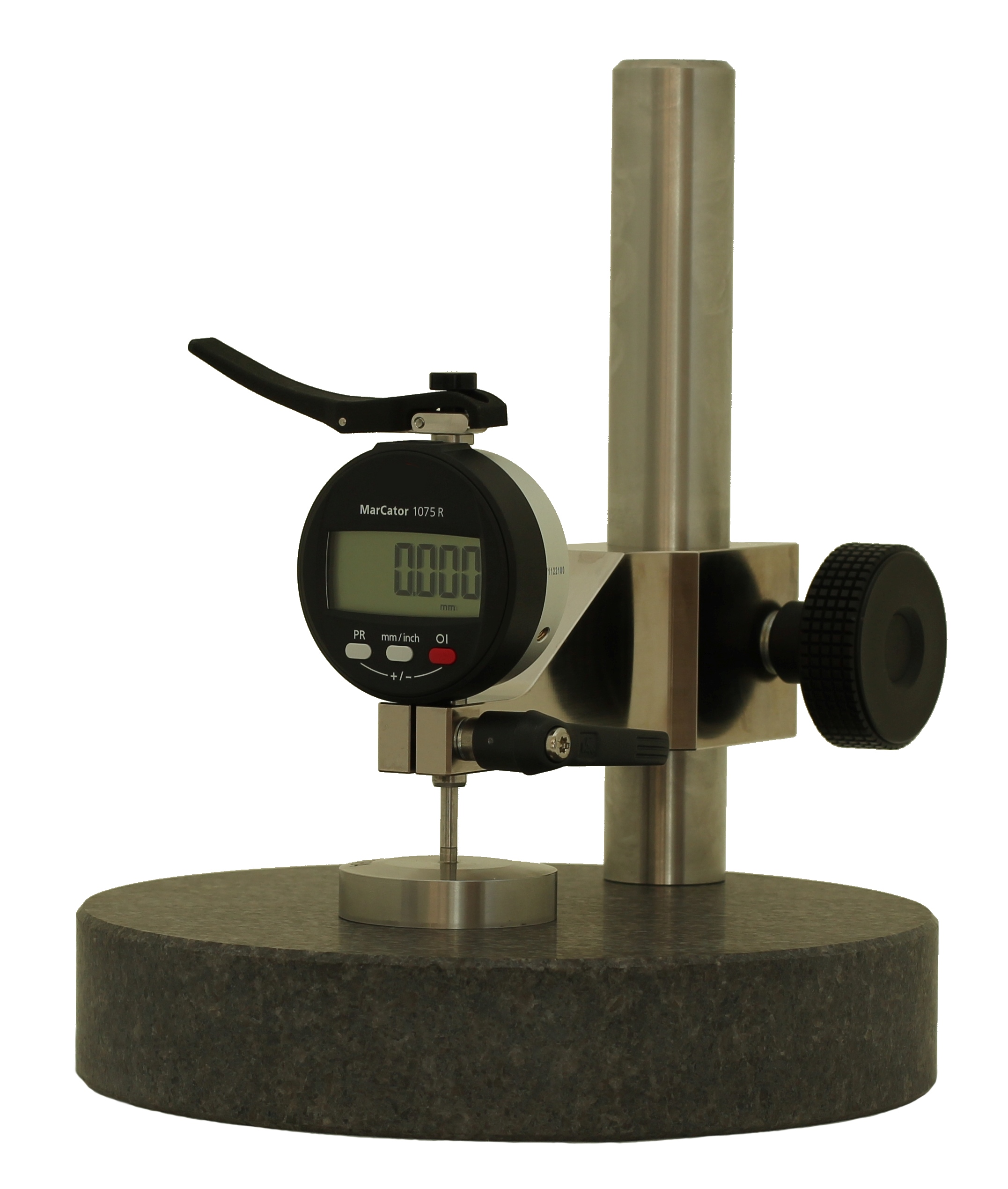

Comparateur d'épaisseur

Micromètre pour le caoutchouc

Suivant la norme ISO 23529 pour des caoutchoucs dont la dureté est supérieure à 35 IRHD (soit une pression de 22 kPa +/- 5 kPa). Affichage digital avec commande à distance du mouvement - course de 12,5 mm - résolution 1 micron - diamètre du palpeur 4 mm - diamètre de la table 50 mm. En option : touche de 6 mm pour des matérieux de dureté inférieure à 35 IRHD (pression 10 kPa +/- 2 kPa). Câble USB (2 m) vers PC et logiciel en option. Possibilité de commande par pédale.

Ils l'utilisent * :
Hutchinson Centre de recherches (Chalette-sur-Loing - France)
Daikin Plastic (Oullins - France)
(*) Liste non exhaustive de sociétés ayant commandé ce produit.
Comparateur d'épaisseur

Micromètre pour film plastique ou métallique

Suivant la norme ISO 4593 pour les films. Affichage digital avec commande à distance du mouvement - course de 1,8 mm - résolution réglable suivant l'application à savoir 0,001 mm ou 0,005 mm ou 0,0002 mm - Rayon du palpeur 300 mm - diamètre de la table 20 mm. Câble USB (2 m) vers PC et logiciel en option. Possibilité de commande par pédale.

Comparateur d'épaisseur

Micromètre pour les textiles

Suivant la norme ISO 5084 pour les textiles (pression de 1 kPa +/- 0,01 kPa) - Affichage digital avec commande à distance du mouvement - course de 12,5 mm - résolution 1 micron - diamètre du palpeur 50,5 mm - dimensions de la table 98 mm x 115 mm. En option : palpeur de dia. 4 mm pour matériaux de dureté supérieure à 35 IRHD et palpeur de dia. 6 mm pour les duretés inférieures à 35 IRHD. Câble USB (2 m) vers PC et logiciel en option. Possibilité de commande par pédale.
