Dynamomètres digitaux de traction et levage

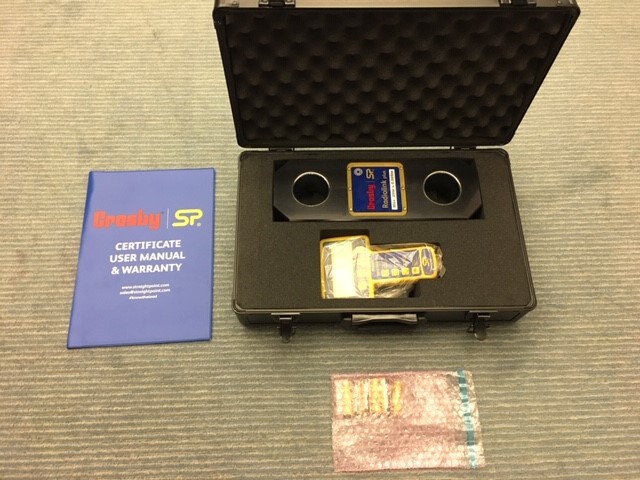

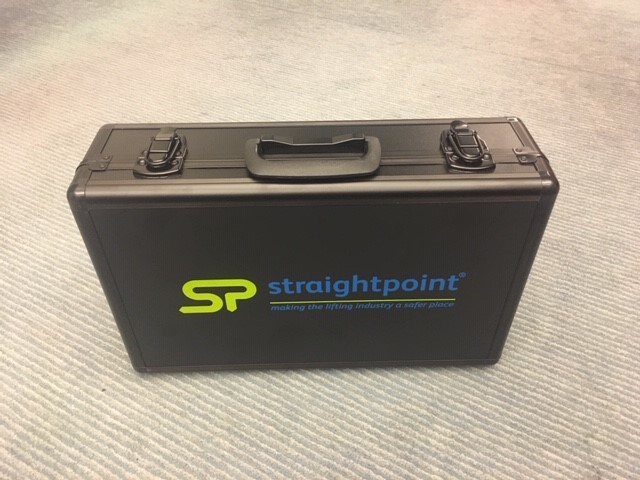

Tous les dynamomètres de cette rubrique sont livrés avec un certificat d'étalonnage fait en usine jusque 350 Tonnes. Pour les grandes capacités la mallette bleue est remplacée par une caisse en bois qui est réutilisable si on veut renvoyer l'appareil plus tard pour réétalonnage ou pour le service technique.

Dans cette rubrique vous trouverez des dynamomètres et équipements de mesure de forces de traction et/ou de levage, pour grandes capacités et dans tous les types d'environnements industriels.

Les modèles sans fil (Wireless en anglais) comme le RLP sont beaucoup plus pratiques à utiliser (commande et lecture aisée à distance) et donnent aussi beaucoup plus de sécurité et de confort à l'utilisateur.

Nous avons classé les modèles suivant qu'ils sont sans fil (RLP), en transmission par Bluetooth ou bien en version traditionnelle (LLP) avec commande et lecture sur l'appareil ou avec liaison filaire.

Un des nombreux avantages de la transmission radio, c'est d'avoir la possibilité de connecter un PC et de commander et lire depuis le PC un très grand nombre de dynamomètres. Applications notamment pour peser des très grands objets, des masses très encombrantes aussi pour la détermination du centre de gravité. Tous les dynamomètres de cette rubrique sont livrés avec un certificat d'étalonnage fait en usine jusque 350 Tonnes. Pour les grandes capacités la mallette bleue est remplacée par une caisse en bois qui est réutilisable si on veut renvoyer l'appareil plus tard pour réétalonnage ou pour le service technique. Nous pouvons aussi proposer des valises sur mesure pouvant contenir des outillages ou des modèles de valises ultra-robustes. En bas de page vous verrez les manilles instrumentées et les équipements de mesure de tension de câble.

Transmission radio, sans fil (wireless)

Dynamomètre Radiolink Plus

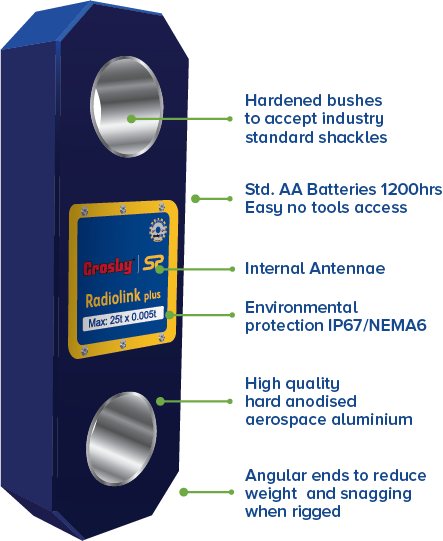

RLP Radiolink Plus

Dynamomètre de traction ou de levage à transmission radio. Jusqu'à 100 m de distance entre l'appareil et la télécommande. Lecture digitale type LCD et plusieurs fonctions intéressantes : mémoire de maximum pendant l'essai, choix des unités de mesure. La télécommande peut commander plusieurs dynamomètres. Possibilité de travailler à partir d'un PC. Degré de protection IP 65. Grand choix de capacités comprises entre 250 kg et 250 Tonnes.

La fréquence de mesure (vitesse d'échantillonage) est de 1 Hz en mode normal. Nous demander conseil si ce n'est pas suffisant.

La fréquence de tranmission radio entre capteur et indicateur est 2,4 GHz.

La distance de transmission radio a été fortement augmentée jusqu'à 250 m et la durée de vie des batteries au lithium est de 1600 heures en continu.

Ce modèle est en degré de protection IP67 et résiste donc très bien à la pluie et à l'humidité ambiante, le RLP peut rester en permanence à l'extérieur sans problème.

Cliquez sur les photos pour les agrandir

Cliquez sur les photos pour les agrandir

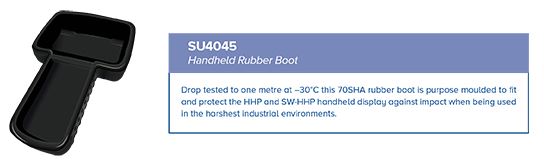

Un accessoire intéressant : une coque de protection de la commande à distance.
Cliquez sur les photos pour les agrandir

Dynamomètre RLP Radiolink Plus - Vidéo de démonstration
Vidéo de démonstration
Cliquez sur la vidéo pour la lancer
Voir une vidéo d'utilisation pour le test des ailes de l'Airbus A380
Voir une vidéo d'utilisation pour le test des ailes de l'Airbus A380
Cliquez sur la vidéo pour la lancer
Voir une vidéo d'un modèle de traction et de levage jusqu'à 150 Tonnes
Voir une vidéo d'un modèle de traction et de levage jusqu'à 150 Tonnes
Cliquez sur la vidéo pour la lancer
Ils l'utilisent * :
Constant Jacobs (Anvers - Belgique)
Dredging International (Zwijndrecht - Belgique)
Dredging International (Luxembourg - L)
Labuan Shipyards (Malaysia)
Drew Marine Netherlands (Barendrecht - Pays-Bas)
AFB Mfg Proces Lab (Helmond - Pays-Bas)
Bexco (Hamme - Belgique)
BTV (Anvers - Belgique)
Socatraf - Bolloré (Bangui - Centrafrique)
Vermeer Benelux (Pulle-Zandhoven - Belgique)
Bergerat Monnoyeur (Overijse - Belgique)
Acro-Line (Puidoux - Suisse)
TÜV SÜD Benelux (Boortmeerbeek - Belgique)
De Lille (Lendelede - Belgique)
Smet-Tunnelling - Belgique)
HDI Entrepose (Dunkerque - France)
Monument (Ingelmunster - Belgique)
DT-Montage (Vladslo - Belgique)
Sea-Safeety (Saint-Nicolas-Waas - Belgique)
(*) Liste non exhaustive de sociétés ayant commandé ce produit. » Garantie 2 ans » Exemple de certificat d'étalonnage » Voir un certificat d'étalonnage UKAS d'un RLP de 35 T » Mode d'emploi

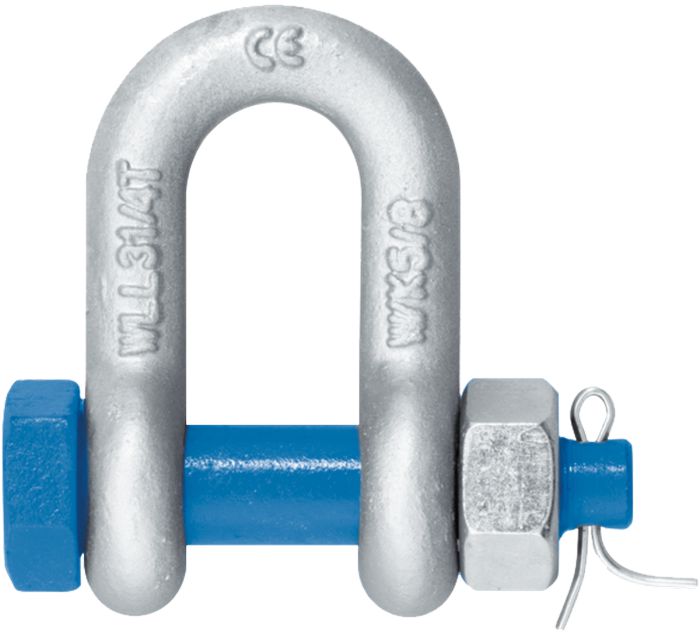

Voir les manilles proposées pour les modèles LLP et RLP :
» Capacités jusqu'à 25 T : G2130 » Capacités de 35 T à 300 T : G2140
Radiolink Plus en version ATEX

Radiolink Plus en version ATEX

Ils l'utilisent * :
Dredging International (Zwijndrecht - Belgique)
(*) Liste non exhaustive de sociétés ayant commandé ce produit.

Commande et lecture sur l'appareil

Dynamomètre Loadlink Plus

LLP Loadlink Plus

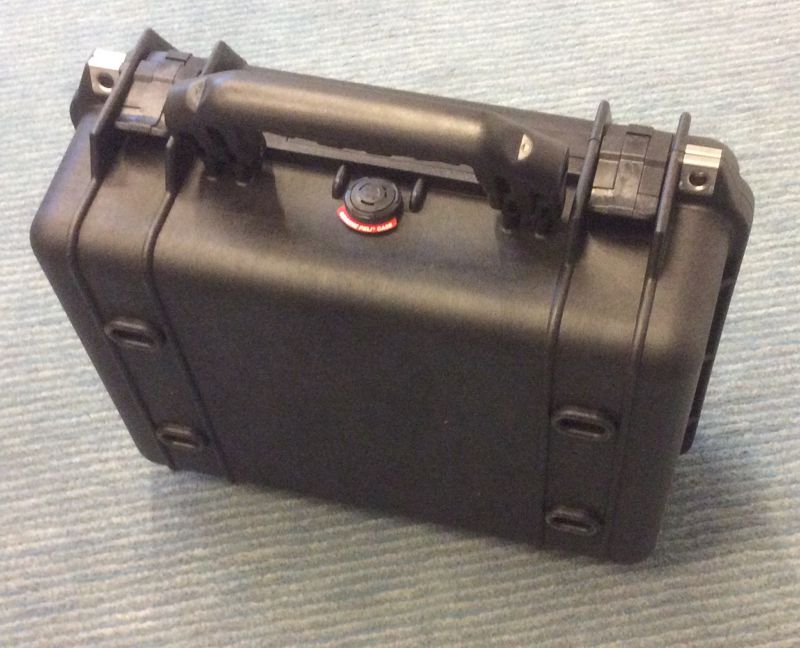

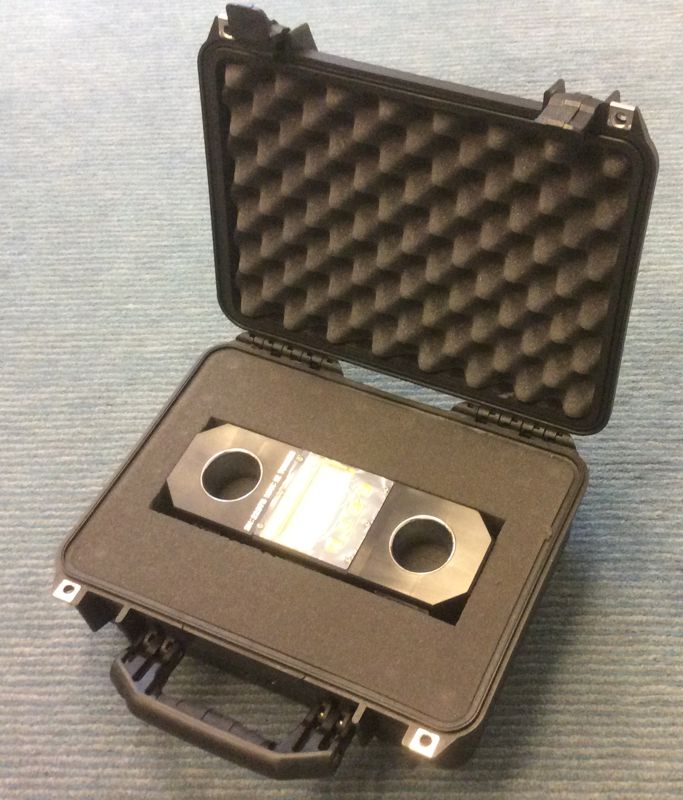

Dynamomètre industriel robuste et fiable à affichage digital intégré sur l'appareil, de classe de protection IP65. Commande en face avant : tare - choix des unités de mesure (kg, lb, kN et tonnes) - mémoire du maximum (crête) pendant l'essai - fonctions spéciales (tare mémorisée, seuils réglables sonores, comptage du nombre de surcharges). Livré avec valisette de protection et transport. Accessoires de levage, manilles et crochet en option sur demande. Existe en de très nombreuses capacités depuis 0 à 250 kg jusque 0 à 500 Tonnes. Affichage digital LCD de 25 mm.

En mode "peak" (mémoire de la valeur de crête pendant un essai) la fréquence de mesure est de 100 Hz.

Ce modèle est en degré de protection IP65 et est donc moins bien protégé contre la pluie et l'humidité que le RLP Radiolink Plus qui est en IP67.

Cliquez sur les photos pour les agrandir

Cliquez sur les photos pour les agrandir

Toujours au moins un modèle LLP de 5 Tonnes et un de 12 T de stock en nos bureaux pour départ immédiat.

Ils l'utilisent * :
Mengel Sarl (Xertigny - France)
Fibre Excellence (Tarascon - France)
SGS Statutory Services (Bruxelles - Belgique)
D'Hont Mano (Malines - Belgique)
Laborelec (Linkebeek - Belgique)
MCF (Ruy-Montceau - France)
Lecot (Heule - Belgique)
Vanryckeghem (Proven - Belgique)
Bexco (Hamme - Belgique)
BTV (Anvers - Belgique)
Sky Climber (Duffel - Belgique)
Perteum (Sint-Denijs-Westrem - Belgique)
Swinnen (Houthalen - Belgique)
Lauwereys (Pulderbos - Belgique)
KranMo (Overpelt - Belgique)
Bultech (Berlare - Belgique)
Deme - Tideway (Zwijndrecht - Belgique)
Serge Bomal (Seneffe - Belgique)
BTI (Gand - Belgique)
Crombez (Oekene - Belgique)
Meuse et Sambre (Namur - Belgique)
Kranmo (Pelt - Belgique)
DBM Technologie (Chemille en Anjou - Belgique)
(*) Liste non exhaustive de sociétés ayant commandé ce produit. » Garantie 2 ans » Exemple de certificat d'étalonnage » Mode d'emploi
Voir les manilles proposées pour les modèles LLP et RLP :
» Capacités jusqu'à 25 T : G2130 » Capacités de 35 T à 300 T : G2140

Bluetooth

Dynamomètre BlueLink

BlueLink

Nouveau : un dynamomètre Bluetooth pour remplacer les anciens dynamomètres à cadran, pas cher et pratique car on lit et on commande depuis son téléphone portable grâce à une application gratuite sur Google ou App Store.

N'existe que dans la capacité de 6500 kg. Transmission Bluetooth sur une distance d'environ 20 m. Fabriqué en Europe, ce dynamomètre respecte les normes élevées de sécurité puisque la résistance à la rupture est d'au moins 500 % soit 5 x la capacité de 6500 kg. Fourni avec une paire de manilles et des batteries AA, donc prêt à l'emploi. Niveau de prix : 1.000,- Euros. Une remarque ou restriction importante c'est la distance de transmission qui ne dépasse pas beaucoup les 20 mètres.

Expérience client
Un client dans le sud de la France, dans le Var, est Arboriste-grimpeur. Il commande un dynamomètre de traction avec liaison Bluetooth et il explique ci-dessous les différentes utilisations qu'il a prévues.

Nous intervenons dans le domaine de l'arboriculture ornementale, en tant consultant et centre de formation indépendant.
L'intérêt d'utiliser un dynamomètre BlueLink sera d'éclairer nos travaux sur la biomécanique des arbres par le biais de test de traction, arrachement et casse de partie dégradées de l'arbre. Nous l'utiliserons aussi en grimpe d'arbres pour des calculs de force sur les ancrages avec et sans facteur de chute, etc... Je pense que le champ d'application pour nous est très vaste.

Ils l'utilisent * :
Arbovar - Patry (Les Arcs sur Agens - France)
(*) Liste non exhaustive de sociétés ayant commandé ce produit. » Voir les applications dans le domaine des arbres : élagage, mesure de la force de résistance ou de rupture des troncs d'arbre

Solution filaire

Dynamomètre Wirelink Plus

WLP - Wirelink Plus

Solution classique avec liaison par câble entre le corps du dynamomètres et soit un indicateur portable modèle Handheld Plus soit une autre solution de lecture du signal analogique.

Longueur du câble = 10 m en standard, autres dimensions sur demande. Livré avec coffret de protection et certificat d'étalonnage d'usine. Cette solution par câble est moins chère que la solution par transmission radio modèle RLP.

Voir les caractéristiques de l'indicateur Handheld Plus ci-dessous.

Ils l'utilisent * :
De Beule Technics (Hamme - Belgique)
Flanders Ship Repair (Zeebrugge - Belgique)
(*) Liste non exhaustive de sociétés ayant commandé ce produit. » Garantie 2 ans » Exemple de certificat d'étalonnage

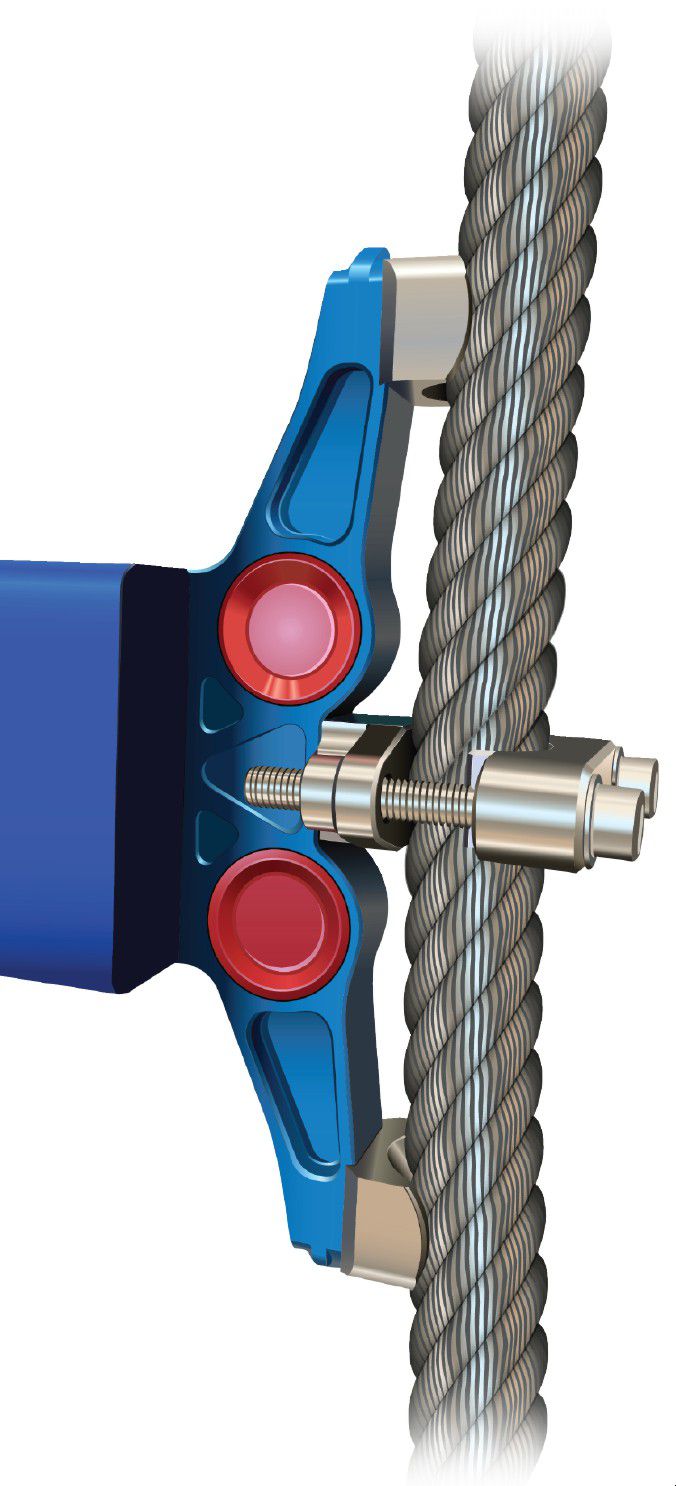

Autres modèles : manilles instrumentées, tension dans les câbles

Compound Plus

CP - Compound Plus

Cette solution permet de connecter plusieurs (jusqu'à 12) dynamomètres à transmission radio RLP et de lire sur un simple indicateur portable que l'on tient en main le poids ou la force totale et par dynamomètre.

Ils l'utilisent * :
EURO SILO (Gand - Belgique)
Acro-Line (Puidoux - Suisse)
(*) Liste non exhaustive de sociétés ayant commandé ce produit.
SW-MWLC : Logiciel pour visualiser et traiter l'information force transmise par radio

SW-MWLC

Logiciel pour visualiser et traiter l'information "force" transmise par radio.

Ils l'utilisent * :
EURO SILO (Gand - Belgique)
Acro-Line (Puidoux - Suisse)
(*) Liste non exhaustive de sociétés ayant commandé ce produit.
Accessoires

Accessoires

Incroyable ... tout ce qu'il est possible de faire au départ d'une transmission radio.

Voici une liste non exhaustive des possibilités de réception au départ d'un dynamomètre modèle RLP.

  • Alarme audio et visuelle avec seuil réglable
  • Sortie analogique type 4 à 20 mA ou 0 à 5 ou 10 Volts +/-
  • Module qui génère un signal RS232
  • Logiciel sous Windows qui permet à l'opérateur de contrôler à distance le dynamomètre
  • Possibilité de connecter à un datalogger
  • Logiciel sous Windows pour jusqu'à 24 capteurs ou dynamomètres à transmission radio
  • Grand affichage digital avec chiffres rouges LED de 125 mm bien lisibles à distance
  • Répétiteur pour transmission radio lorsqu'il y a des obstacles ou des murs dans les batiments







A propos de Crosby-Straightpoint

Vidéo de présentation de la société Crosby-Straightpoint
Vidéo de présentation de la société Crosby-Straightpoint
Cliquez sur la vidéo pour la lancer
» Catalogue complet des produits Crosby-Straightpoint

Applications spéciales

Pesage sous un pont roulant de 50 Tonnes avec deux palants de 25 T chacun et une seule lecture et commande à distance (client dans la région de Liège - Belgique).
