Dynamomètres digitaux

Dynamomètre DFX2

DFX2

Le DFX2 est la solution économique pour ceux qui veulent mesurer des forces de traction / compression avec la mémoire du maximum (valeur de crête) ou en mode instantané, sans avoir besoin de fonctions spéciales ou plus sophistiquées. Disponible en 4 capacités (50 N, 250 N, 500 N et 1000 N) avec une précision meilleure que +/- 0,3 % de la capacité (fond d'échelle). Choix des unités de mesure (N, kgf, lbf et ozf). Affichage digital très lisible et de grandes dimensions, écran LCD de haute résolution, clavier simple avec peu de touches pour une utilisation sans complications, menus et touches de navigation, barre-graphe représentant le niveau de la force mesurée. Protection mécanique 150 %. Choix de la langue pour les menus : Français, anglais et autres. Alimentation par batteries rechargeables pour une utilisation continue d'au moins 70 h. Peut aussi fonctionner sur secteur avec chargeur universel (prises EU, US et UK). Fréquence d'échantillonnage : 1000 Hz.

Le DFX2 est livré dans une mallette de protection avec le chargeur, un crochet et un petit disque plat ainsi que le manuel d'utilisation qui est très complet.

Au choix : avec certificat d'étalonnage d'usine par le fabricant américain (version NIST) ou uniquement avec certificat de conformité.

Par rapport à la génération précédente, le compartiment des batteries a été fortement amélioré. Ce sont désormais des batteries rechargeables beaucoup plus fiables et de longue durée.

Entraxe en face arrière : pour les trois modèles digitaux (DFX, DFE et DFS), l'entraxe des deux vis de fixation par la face arrière est de 57,1 mm. Il s'agit du montage d'un dynamomètre sur un statif manuel ou motorisé.

Ils utilisent un DFX * :
Capsugel (Bornem - Belgique)
Daikin (Ostende - Belgique)
Sabca Limburg (Lummen - Belgique)
Berry Plastics (Oevel - Belgique)
Mhvj (Le Sentier - Suisse)
RL Decor (Herblay - France)
Baxter R&D (Braine L'Alleud - Belgique)
GSK GlaxoSmithKline (Wavre - Belgique)
SNCB (Ostende - Belgique)
Vishay Resistors (Evere - Belgique)
FN Herstal (Herstal - Belgique)
Fremach (Izegem - Belgique)
Tenneco Monroe (Saint-Trond - Belgique)
Pfizer (Puurs - Belgique)
Audi Brussels (Bruxelles - Belgique)
Pacon (Dudzele - Belgique)
AW Europe (Baudour - Belgique)
Flemac (Westerlo - Belgique)
Locinox (Waregem - Belgique)
Asco (Zaventem - Belgique)
Liantis EDPB (Bruges - Belgique)
Jori (Wervik - Belgique)
Solerax Advanced Coatings (Deinze - Belgique)
SGS (Anderlecht - Belgique)
(*) Liste non exhaustive de sociétés ayant commandé ce produit. » Mode d'emploi » A quoi ressemble le certificat de conformité ?

Quelles sont les différences entre le DFX2 et le DFE3 ?
Le DFE3 (0,20 %) est plus précis que le DFX2 (0,30 %). Le DFX2 n'a pas d'interface RS232 vers PC alors que le DFE3 en a une et est livré avec un câble de liaison vers PC. Le DFE3 a beaucoup plus de possibilités et de fonctions alors que le DFX2 est l'appareil de base pour une utilisation simple. Le DFE3 existe dans un plus grand nombre de capacités : 7 capacités de 10 N à 2500 N, alors que le DFX n'en a que 4 de 50 N à 1000 N. Le DFE3 a un grand écran bien lisible avec plusieurs fonctions très utiles.

Dynamomètre digital DFE3

DFE3

Le DFE3 est un dynamomètre digital pour utilisation industrielle et de laboratoire, disposant des dernières innovations développées par le leader mondial dans le domaine des dynamomètres traction / compression. Disponible en 7 capacités (10 N à 2500 N) avec une précision meilleure que +/- 0,20 % de la capacité (fond d'échelle). Choix des unités de mesure (N, kgf, lbf, gf, ozf). Grand écran couleur avec rétro-éclairage pour une excellente lisibilité sans risque d'erreur ou d'interprétation. Choix de la langue pour les menus : Français, anglais et autres. Protection mécanique 150 %. Résolution d'affichage jusqu'à 50.000. Fréquence d'échantillonnage : 30 KHz. Mémoire interne jusqu'à 100 résultats. Utilisation rapide, aisée et conviviale avec menus et touches de navigation, barre-graphe représentant le niveau de force. Alimentation par batteries rechargeables et sur secteur (prises EU, US et UK).

Le DFE3 est livré dans une mallette de protection en plastique rigide et calage mousse, avec le chargeur, des accessoires à visser en extrémité, un câble de liaison RS 232 vers PC et le certificat d'étalonnage d'usine.

Fonctions avancées : seuils-limites de force avec buzzer acoustique, limites de contrôle pour SPC, calculs statistiques (moyenne, mini et maxi, écart-type), date de la dernière calibration, historique des surcharges (très pratique pour voir si le dynamomètre a bien été utilisé à l'intérieur de sa plage de mesure).

Communication vers PC ou imprimante : Le DFE3 dispose d'une liaison USB-C pour communication avec PC ou imprimante.

Le logiciel ForceTest 3.1 basé sur Windows est très convivial et facile d'utilisation, nombreuses fonctions et possibilités pour visualiser et analyser les courbes Force en fonction du Temps. Exportations et rapports faciles. Interface utilisateur colorée et intuitive. Le logiciel est vendu en option pour le DFE3 et est compris dans le prix pour le DFS3. Voir la documentation du logiciel ForceTest 3.1 plus bas.

Ils utilisent un DFE * :
Amac Aerospace (Bale, CH)
Capsugel (Bornem - Belgique)
CSTC (Limelette - Belgique)
Philips (Turnhout - Belgique)
Bosch (Tirlemont - Belgique)
MS Relais (Sable-sur-Sarthe - France)
Istar (Les Isnes - Belgique)
Datwyler Pharma (Alken - Belgique)
Komec Helsen (Wilrijk - Belgique)
Ecophos (Louvain-La-Neuve - Belgique)
Picanol (Ypres - Belgique)
Calimet (Bruges - Belgique)
Splifar (Gosselies - Belgique)
Gamma-Wopla (Mouscron - Belgique)
R-TECH Schréder (Liège - Belgique)
(*) Liste non exhaustive de sociétés ayant commandé ce produit. » Mode d'emploi » A quoi ressemble le certificat de conformité ?
Dynamomètre digital DFS3

DFS3 (capteur dans le boîtier)

Excellent dynamomètre digital pour usage industriel et de laboratoire, 8 capacités de 0 à 2,5 N jusque 0 à 2500 N avec capteur intégré dans le boitier en aluminium robuste, très haute précision meilleure ou égale à 0,1 % de la capacité, protection mécanique 150 %, écran couleur de haute résolution très facile à lire, très haute résolution de l’affichage jusqu’à 100.000 digits, fréquence interne de mesure : 30 kHz, carte mémoire permettant de mémoriser jusqu’à 1000 résultats, statistiques complètes, interface utilisateur simple et intuitive. Très longue durée d’autonomie de la batterie. Historique des surcharges de l’appareil ce qui est très utile pour la maintenance et le suivi des process.

Communication par port USB-C vers LIMS ou avec le logiciel ForceTest 3.1 gratuit compris dans la fourniture. Livré en standard avec câble USB.

A propos de la précision : la précision du DFS3 est de +/- 0,1 % de la pleine échelle, précision toujours exprimée en fonction de la capacité / de la pleine échelle et pas du point de mesure. Il est très important de souligner que ce niveau de précision ne se dégrade pas en fonction du temps comme c’est souvent le cas avec des modèles concurrents d’entrée de gamme, donc on reste à 0,1 % après des mois d’utilisation et un grand nombre de mesures.

Ils utilisent un DFS * :
CHU-Charleroi Experimental Medicine Labo (B)
Sopura (Courcelles - Belgique)
Piagnarelli (Marcinelle - Belgique)
Fenwal (Louvain-La-Neuve - Belgique)
MDS Nordion (Fleurus - Belgique)
Browning - FN Herstal (Herstal - Belgique)
Hubert De Backer (Sint-Niklaas - Belgique)
Defense (Rocourt - Belgique)
DAIKIN Europe (Ostende - Belgique)
Nestlé Nespresso (Lausanne - Suisse)
Industrieveren Algoet (Waregem - Belgique)
Daikin Europe (Ostende - Belgique)
Gerken (Verviers - Belgique)
(*) Liste non exhaustive de sociétés ayant commandé ce produit. » Mode d'emploi » Plans et dimensions des accessoires livrés avec un DFS-100 de 500 N » CE Declaration of Conformity » Capteurs de force SLC » Capteurs de couple STS Spécifications et dimensions des capteurs de force et de couple disponibles avec le DFS-R-ND.

» Présentation des produits SLC et STS

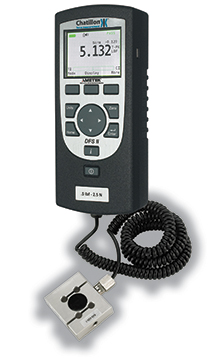

Dynamomètres digitaux DFS2-R et DFS2-R-ND

DFS2-R et DFS2-R-ND (capteur séparé)

Excellent dynamomètre digital pour usage industriel et de laboratoire, 8 capacités de 0 à 2,5 N jusque 0 à 2500 N avec capteur intégré dans le boitier en aluminium robuste, très haute précision meilleure ou égale à 0,1 % de la capacité, protection mécanique 150 %, fréquence interne de mesure et de capture du pic : 10000 Hz, statistiques complètes, fonctions avancées : seuils de force avec buzzer sonore, comparaison entre deux forces, force détectée par un contact électrique extérieur. Date de dernière calibration et historique des surcharges.

Communications type Bluetooth vers PC ou imprimante. Livré en standard avec câble USB. Logiciel gratuit ForceTest.

Possibilité de mémoriser jusqu'à 100 valeurs de crête (peak).

Dans la version DFS2-R avec liaison fixe entre capteur et indicateur, il y a un certificat d'étalonnage pour l'ensemble indicateur + capteur.
Par contre dans la version DFS2-R-ND à capteur interchangeable, il y a un certificat pour l'indicateur et un certificat d'étalonnage par capteur, donc pas un certificat pour l'ensemble.

A propos de la précision : la précision de la version DFS2-R est de +/- 0,1 % de la pleine échelle. Pour la version avec capteur interchangeable DFS2-R-ND, la précision est de +/- 0,25 % pour les capteurs jusqu'à 5000 N et de +/- 0,3 % au-delà de 5000 N, précision toujours exprimée en fonction de la capacité / de la pleine échelle.

Ils utilisent un DFS-Remote * :
SGS - CEBEC (Anderlecht - Belgique)
Eriks (Mol - Belgique)
Gerken (Verviers - Belgique)
Caterpillar (Gosselies - Belgique)
GSK Glaxo Smithkline (Rixensart - Belgique)
Université de Liège (Liège - Belgique)
SNCB chemins de fer (Cuesmes - Belgique)
Arctic Paper (Oud-Heverlee - Belgique)
Terumo (Haasrode - Belgique)
FH Herstal (Herstal - Belgique)
Sabca (Bruxelles - Belgique)
(*) Liste non exhaustive de sociétés ayant commandé ce produit. » Plans et dimensions des accessoires livrés avec un DFS-100 de 500 N » Mode d'emploi » CE Declaration of Conformity » Capteurs de force SLC » Capteurs de couple STS Spécifications et dimensions des capteurs de force et de couple disponibles avec le DFS-R-ND.

Les capteurs de forces et de couples sont parfaitement compatibles avec l'ancienne génération d'indicateurs DFS-R-ND avant la génération DFS2.

Depuis 2012 les capteurs séparés SLC ou STS ne sont plus livrés avec coffret de protection.

» Présentation des produits SLC et STS

Différents modèles de poignées pour dynamomètres

Différents modèles de poignées pour dynamomètres

Logiciel FORCE TEST 3.1

Logiciel FORCE TEST 3.1

Le logiciel peut être utilisé à l'essai gratuitement pendant 30 jours, contactez-nous.

Le logiciel ForceTest est compris dans le prix du modèle DFS3 mais c'est une option payante pour le DFE3.

» Lire le mode d'emploi détaillé du logiciel ForceTest

Dynamomètre FC

Dynamomètre FC


Vidéo de présentation du dynamometre FC :



» Mode d'emploi
Dynamomètre FK

Dynamomètre FK

Le FK est un dynamomètre basique et facile à utiliser. Affichage très lisible, très bonne prise en main ergonomique. Intéressant : l'affichage est réversible et de façon automatique ce qui permet d'utiliser l'appareil dans toutes les directions.

Mémoire de la valeur maximale (valeur de crête) ou lecture instantanée. Choix des unités de mesure (Newton, kg, lb, oz). Livré avec des accessoires (tige, crochet, pointe conique, plat). Protection contre les surcharges : 2 x la capacité. Pas d'interface avec PC ou imprimante. Fréquence interne de mesure : 1000 Hz. Classe de précision : 0,5 % de la capacité.

Certificat d'étalonnage en option, dans notre laboratoire ou à l'usine (certificat type ISO avec la traçabilité).

Possibilité de faire un certificat DAkkS pour la capacité 500 N donc pour le modèle FK 500.


Vidéo de présentation du dynamometre FK :



Ils l'utilisent * :
ANL Plastics (Wellen - Belgique)
Sopura (Courcelles - Belgique)
Texfinity (Arendonk - Belgique)
Brasserie Champigneulles (Champigneulles - France)
MB Consultant (Paris - France)
ULB - Université de Bruxelles (Bruxelles - Belgique)
Sureca (Aartselaar - Belgique)
Dexsen (Sprimont - Belgique)
Helios (Aalst - Belgique)
SNCB atelier Traction (Anvers - Belgique)
Mevoco (Gand - Belgique)
Université de La Rochelle (La Rochelle - France)
EVS Broadcast (Ougree - Belgique)
Interflux Electronics (Desteldonk - Belgique)
New Design'Air (Poitiers - France)
Specon (Heusden - Belgique)
Leysmans Liften (Peer - Belgique)
International Bedding (Courtrai - Belgique)
Metalfire (Evergem - Belgique)
Araymondlife (Saint-Egreve - France)
Helios Trading (Izegem - Belgique)
Insulcon (Steenbergen - Pays-Bas)
Allnex (Drogenbos - Belgique)
(*) Liste non exhaustive de sociétés ayant commandé ce produit. » Accessoires de traction : sangle et mousqueton » Voir le certificat d'étalonnage ISO en option » Mode d'emploi
Dynamomètre FL-M

Dynamomètre FL-M

Il n'est pas possible d’utiliser plusieurs capteurs avec le modèle FL-M, les capteurs ne sont pas interchangeables, il n'y a pas de mini-mémoire dans le connecteur du capteur.


Vidéo de présentation du dynamometre FL-M :



Ils l'utilisent * :
Automatic Systems (Wavre - Belgique)
(*) Liste non exhaustive de sociétés ayant commandé ce produit. » Mode d'emploi
Dynamomètre FL-S

Dynamomètre FL-S


Vidéo de présentation du dynamometre FL-S :



Ils l'utilisent * :
Outilac De Munter (Zwijnaarde - Belgique)
(*) Liste non exhaustive de sociétés ayant commandé ce produit. » Mode d'emploi

Catalogue complet des produits Chatillon

Catalogue complet des produits Chatillon


Dimensions de la face arrière du boîtier DFS2, DFE2 et DFX2 :

Cliquez sur la photo pour l'agrandir

A quoi ressemble un certificat d'étalonnage ISO 17025  ?

Parfois demandé et typiquement dans l'industrie automobile, un certificat d'étalonnage conforme à la norme ISO 17025 est possible mais uniquement à l'usine chez le fabricant.

Plus d'informations sur le chargeur universel pour tous les modèles de dynamomètres DF2 (DFX2, DFE2, DFS2) référence SPK-DF2-UNIV

Remarque : pour avoir la courbe Force - Temps le mieux c'est Nexygen DF car il la trace en direct (15 Hz). Par contre le DF Wedge est plus orienté transfert de données, transfert de valeur maxi (peak). Le DF Wedge peut faire du transfert de points de mesure à la volée (80 Hz) mais il faut ensuite traiter les points par Excel pour faire une courbe.

Réalisation chez METIL d'une Macro d'acquisition via RS232 avec pour but d'évaluer la vitesse de transfert des données au départ d'un dynamomètre Chatillon. La question étant combien de mesures de force par seconde peuvent être transférées via RS232. Un de nos techniciens a réalisé une Macro sous Excel. Lire son commentaire et Ouvrir le fichier avec le graphique Force - Temps.

Les différents modèles sont livrés avec un certificat d'étalonnage établi par le fabricant.

Les modèles DFX, DFE et E-DFE, DFS, DFS-R et DFS-R-ND ne sont plus disponibles (08/2011).

Les modèles DFM, DFIS, DFGS, DFGS-R, DFT, DFA, DFA-R et LTCM-6E ne sont plus disponibles.


Uniquement pour les clients belges : Cotisations environnementales Recupel et Bebat en supplément si d'application.
