Capteurs électroniques de forces et de pesage

Voici le programme des capteurs de forces et/ou de pesage pour applications industrielles de contrôle, de mesure et d'essais
  • Capteurs spécifiques pour la traction
  • Capteurs spécifiques pour la compression
  • Capteurs pouvant travailler aussi bien en traction qu'en compression
  • Capteurs pour le pesage

Evidemment qu'un grand nombre de modèles peuvent être utilisés aussi bien en mesure de forces, en traction ou en compression, qu'en pesage industriel.
Mais certains modèles sont vraiment conçus pour une application bien particulière, et de là l'importance de savoir :
  • Quelle est l'application ? si possible nous envoyer un schéma ou une photo
  • Quelle est la capacité, la plage de mesure ?
  • Y a-t-il un risque de surcharge accidentelle au-delà de la plage de mesure normale ?
  • Comment s'effectue la mise en charge ? de façon relativement lente et progressive ou bien de façon dynamique, à grande vitesse ? un choc brutal sur le capteur ou pas ?
  • Avec quel degré de précision ?
  • Y a-t-il des contraintes liées à l'environnement (humidité, poussières, chaleur...) ?
  • Est-ce qu'on est dans un environnement industriel normal ou bien en ATEX ? avec degré de protection IP ?
A côté du choix du capteur il y a la question du traitement et de la lecture des résultats ? et donc les questions suivantes :
  • Est-ce que nous faisons offre pour une électronique ? si oui avec alimentation secteur 220 Volt ou bien un indicateur portable avec batterie rechargeable (accus) ?
  • Ou bien vous ne voulez que le capteur uniquement et pas d'électronique ?
  • Si vous voulez une électronique, avez-vous d'autres demandes comme une communication avec un PC ou un réseau informatique ? des fonctions comme la mémoire du maximum ou des seuils réglables ?

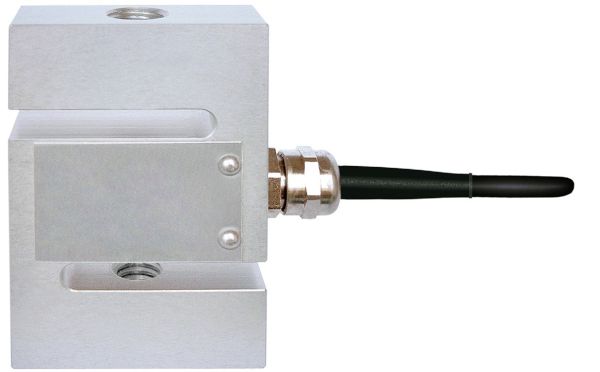

Capteurs en S pour traction et/ou compression et pesage

A priori c'est le premier choix car le capteur en S est vraiment un modèle universel mais il peut y avoir des "bonnes" raisons pour proposer un autre modèle, une autre technologie par exemple le capteur en S ne va pas bien résister aux efforts dynamiques (mises en charge trop brutales, trop rapides) et le niveau de précision n'est pas le plus élevé pour un capteur électronique.

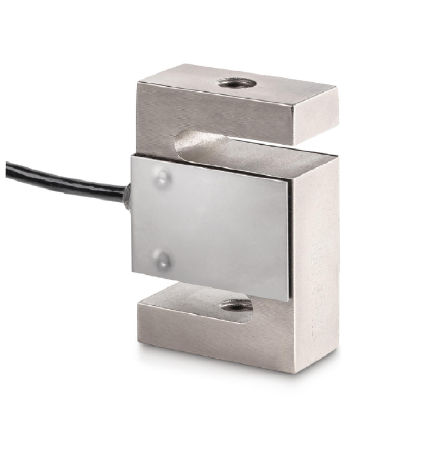

Cellules de mesure CS P1 - CS Q1 - CS P2

Cellules de mesure CS P1 - CS Q1 - CS P2

Différence entre les versions CS P1 (4 fils) et CS Q1 (6 fils) :

Le montage des capteurs à 6 fils est d'une plus grande précision car il évite les effets parasites dus à la non symétrie des fils.

Attention avec des capteurs à 4 fils on ne peut pas modifier la longueur du câble de raccordement vers l'électronique par contre cela ne pose pas de problème avec les capteurs à 6 fils.

Conclusion : pour la petite différence de prix, prendre d'office la version à 6 fils - CS Q1

Ils l'utilisent * :
Mgineering (Overijse - Belgique)
Decuypere (Zwevegem - Belgique)
MD Verrre (Ghlin - Belgique)
(*) Liste non exhaustive de sociétés ayant commandé ce produit.
Capteur électronique TS9363

Capteur TS9363

Le TS9363 est notre capteur "universel" pour tous usages en traction ou en compression ainsi que pour des applications de pesage industriel. Construction en acier inoxydable avec filetages femelles aux extrémités permettant tous types d'adaptations.
Capteur électronique fonctionnant sur le principe des jauges de contrainte. Fourni avec câble sans connecteur.
Existe en de nombreuses capacités de 50 kg à 10 T.

Chaque capteur TS9363 est fourni avec un certificat d'étalonnage compris dans le prix.

Nous proposons ce modèle pour les capacités de 50 kg à 5000 kg.

Voir l'avis de la société Xeikon Manufacturing qui a testé le capteur TS9363 :

Nous avons fait plusieurs séries d'essais différents.
Le capteur se comporte parfaitement et un moment exercé dans le plan du capteur n'a pratiquement aucune influence sur la précision de la mesure.
Herwig van Dooren
Senior Designer Electronics
Xeikon Manufacturing NV

Ils l'utilisent * :
Thales Alenia Space (Cannes, F)
Air Liquide Centre de Recherche (Jouy-en-Josas, F)
Polet Quality Products (Herzele - Belgique)
I.C.A. (Wavre - Belgique)
KU Leuven - Campus Gent (Gand - Belgique)
Delta Engineering (Ophasselt - Belgique)
M.G. Maintenance (Moncoutant - France)
Vemoflex (Mollem - Belgique)
Veldeman Bedding (Opglabbeek - Belgique)
Walker Hagou (Bladel - Pays-Bas)
Reynaers Aluminium (Duffel - Belgique)
(*) Liste non exhaustive de sociétés ayant commandé ce produit. » Voir l'ancienne documentation en français » Voir un exemple de certificat d'étalonnage

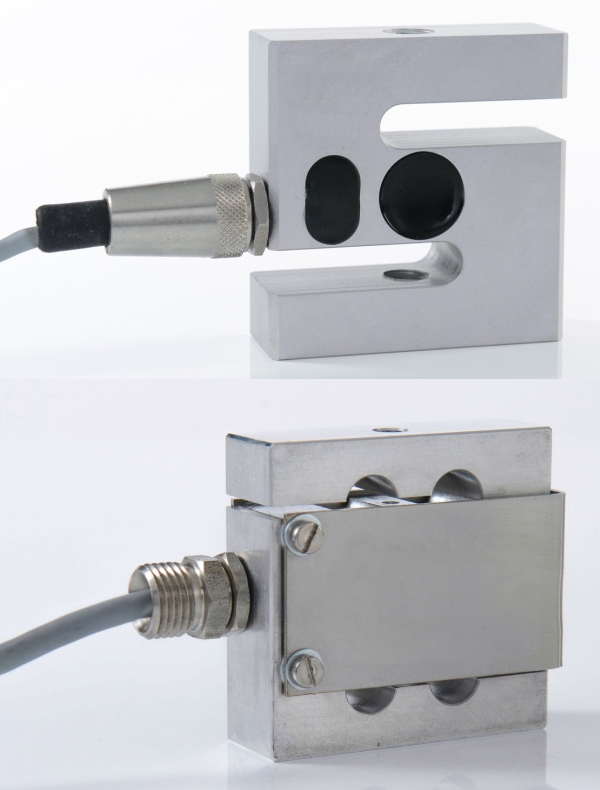

Capteur standard

307

Capteur standard en forme de "S", capacités de 10 N à 10 kN, classe de précision 0,05 % du Fond d'Echelle.

Ils l'utilisent * :
Valeo (Meslin L'Evêque - Belgique)
Vaskon (Menen - Belgique)
Terumo (Haasrode - Belgique)
Airbus Satellites (Toulouse - France)
(*) Liste non exhaustive de sociétés ayant commandé ce produit.

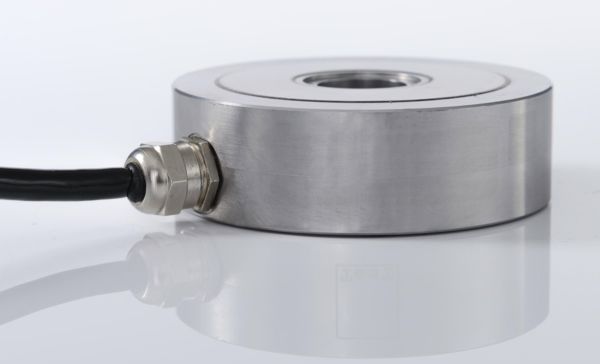

Capteurs circulaires plats et autres modèles circulaires

Excellent modèle pour les applications industrielles où l'on demande à la fois la robustesse, la résistance dans le temps et un haut degré de précision. A conseiller pour les mesures en compression par exemple contrôle de presses et pour les bancs d'essais en industrie ou en laboratoire. Possibilité d'ajouter des brides ou des accessoires et des rotules pour essais en traction. En compression toujours bien faire attention à la "mise en charge"... demandez-nous conseil et essayez de nous envoyer un schéma ou une photo du montage envisagé.
Capteur plat 301

301

Capteur "plat" pour applications universelles en traction ou en compression, existe en différentes classes de précision (0,03 % à 0,08 %), idéal pour un banc d'essais, construction étanche en inox - capacités de 5 kN à 1000 kN.

La longueur du câble est de 5 m en standard.

Photos d'un capteur 301 de 100 kN avec les accessoires de compression pour une application de contrôle de la force de compression sur une presse en production dans l'usine New Holland à Anvers :

Cliquez sur les photos pour les agrandir

Ils l'utilisent * :
Orexad Sud (Montpellier - France)
Steinzeug-Keramo (Hasselt - Belgique)
De Beule Technics (Hamme - Belgique)
Alstom Antwerpen (Anvers - Belgique)
CDM (Overijse - Belgique)
Vanden Daele (Gooik - Belgique)
Infrabel (Schaerbeek - Belgique)
Helmo Gramme (Angleur - Belgique)
Framatome Chalon (une vingtaine de capteurs et d'électroniques commandés depuis 2011 - Chalon-sur-Saône - France)
(*) Liste non exhaustive de sociétés ayant commandé ce produit. » Bride pour traction ou compression » Certificat CERIB en 2020 » Voir un certificat d'étalonnage d'un ensemble capteur 301 et électronique Micra-M établi par le laboratoire français CERIB à Epernon (année 2016) » Pièces spéciales pour compression ou traction suivant la norme ISO 376

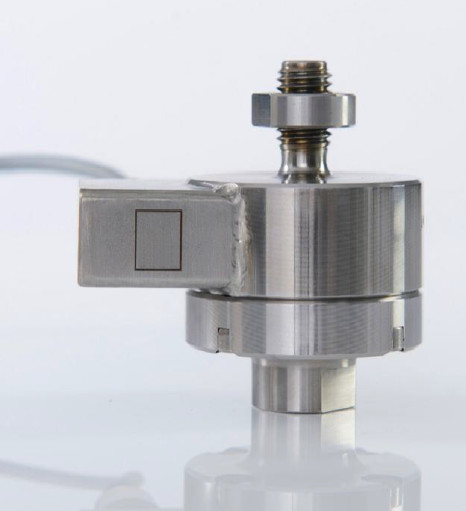

Capteur de petites dimensions

303

Capteur de petites dimensions (diamètre : 50 mm), capacités de 1 kN à 10 kN, le 302 est conçu pour mesurer une traction.

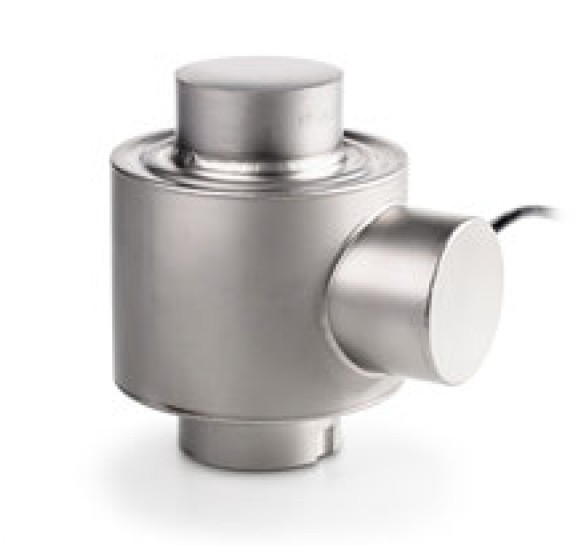

Cellules de mesure CD P1

Cellules de mesure CD P1

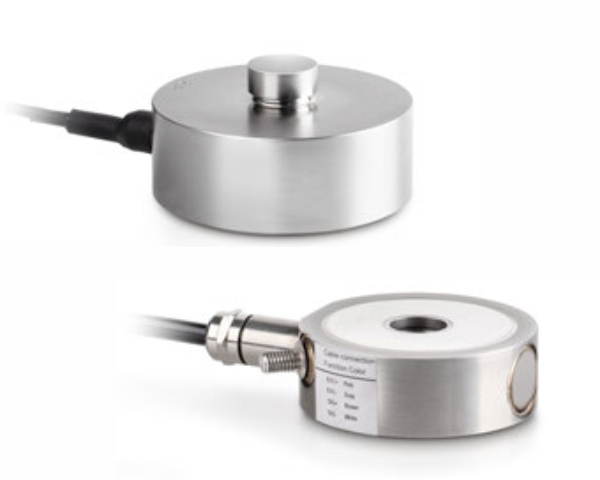

Cellules de mesure CR Q1 - CR P1 - CR Y1

Cellules de mesure CR Q1 - CR P1 - CR Y1

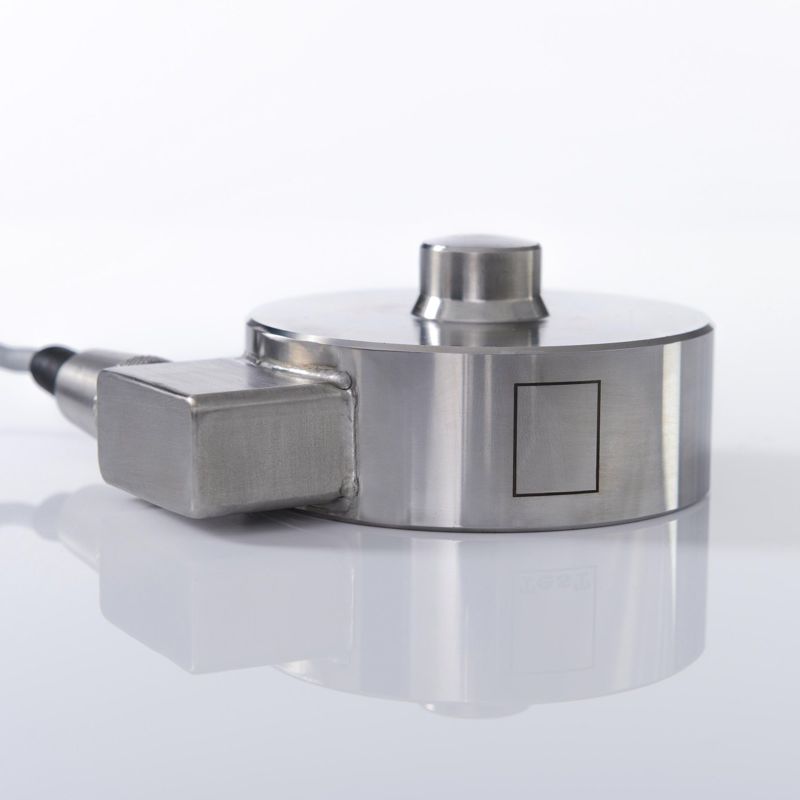

Capteurs uniquement pour compression

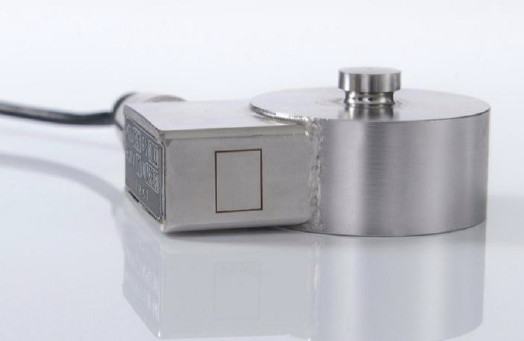

Capteur de petites dimensions

302

Capteur de petites dimensions (diamètre : 50 mm), capacités de 1 kN à 10 kN, le 302 est conçu pour mesurer une compression.

Ils l'utilisent * :
Amcor (Gand - Belgique)
(*) Liste non exhaustive de sociétés ayant commandé ce produit.

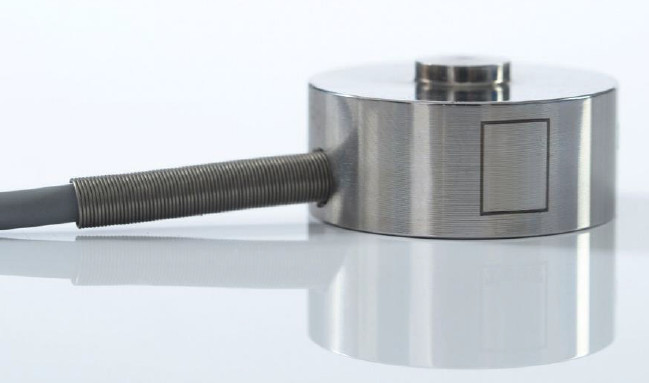

Capteur miniature

305

Capteur "miniature", par exemple le 305 en compression a un diamètre de 26 mm et il existe de 0,5 kN à 20 kN.

Ils l'utilisent * :
Exxon Mobil Chemical Europe (Machelen - Belgique)
Robert BOSCH (Tirlemont - Belgique)
(*) Liste non exhaustive de sociétés ayant commandé ce produit. » Voir un exemple d'un certificat d'étalonnage DAkkS

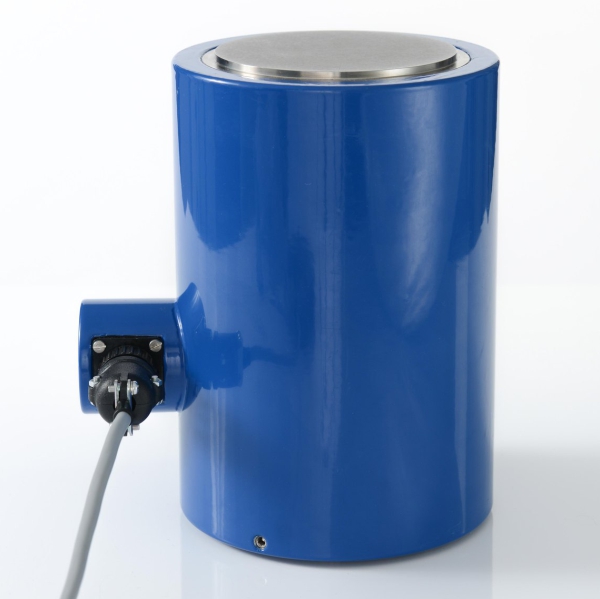

Capteur de compression pour très hautes forces

347

Capteur de compression pour très hautes forces, de forme cylindrique - capacités de 300 kN à 5 MN.

Ils l'utilisent * :
Humard Automation (Delémont - Suisse)
CPP Consolidated Precision Products (Herstal - Belgique)
(*) Liste non exhaustive de sociétés ayant commandé ce produit.

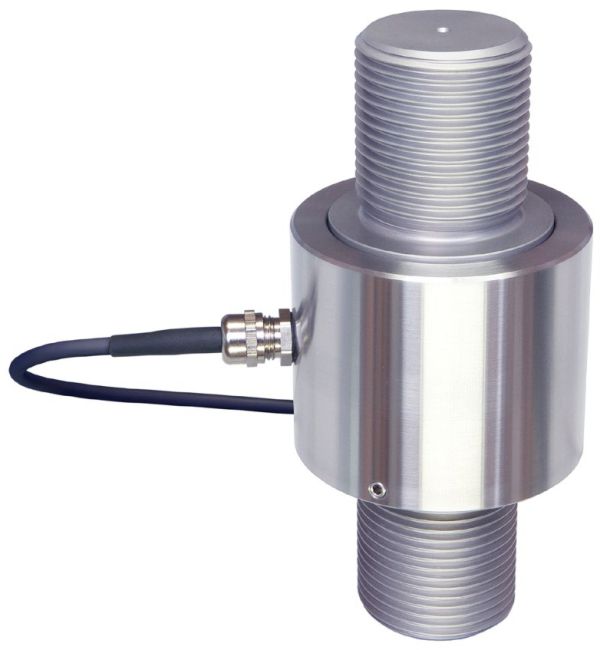

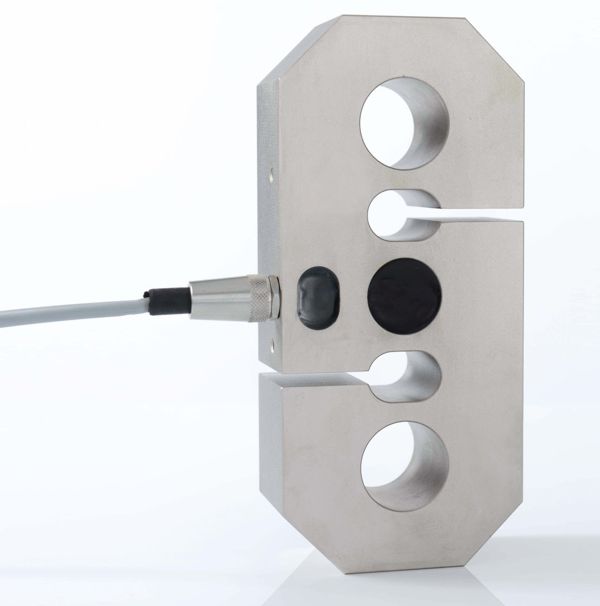

Capteurs uniquement pour traction

Capteurs pour applications de pesage

Un grand choix en effet ... tout dépend de l'application et du montage sur site.

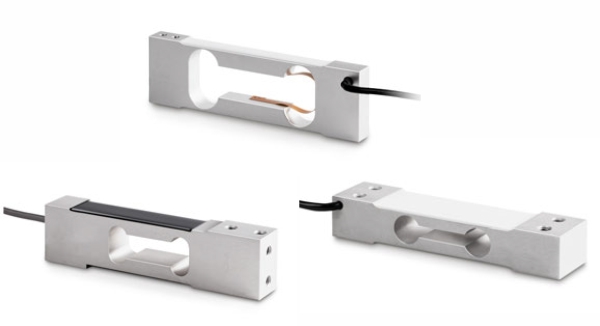

Cellules de mesure CP P4 - CP Y4 - CP P1 - CP Y1 - CP P3

Cellules de mesure CP P4 - CP Y4 - CP P1 - CP Y1 - CP P3

Ils l'utilisent * :
Mariasteen (Gits - Belgique)
(*) Liste non exhaustive de sociétés ayant commandé ce produit.

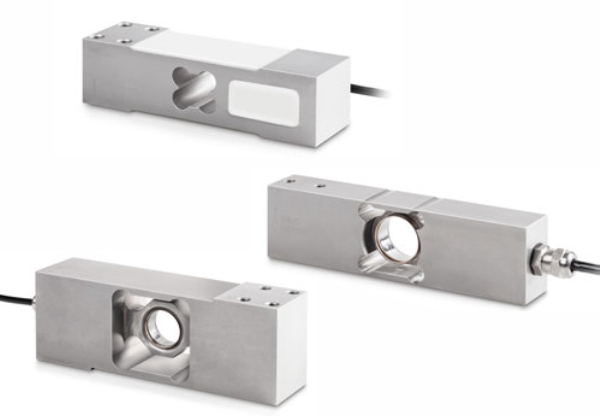

Cellules de mesure CP P2 - CP P8 - CP P7 - CP P9

Cellules de mesure CP P2 - CP P8 - CP P7 - CP P9

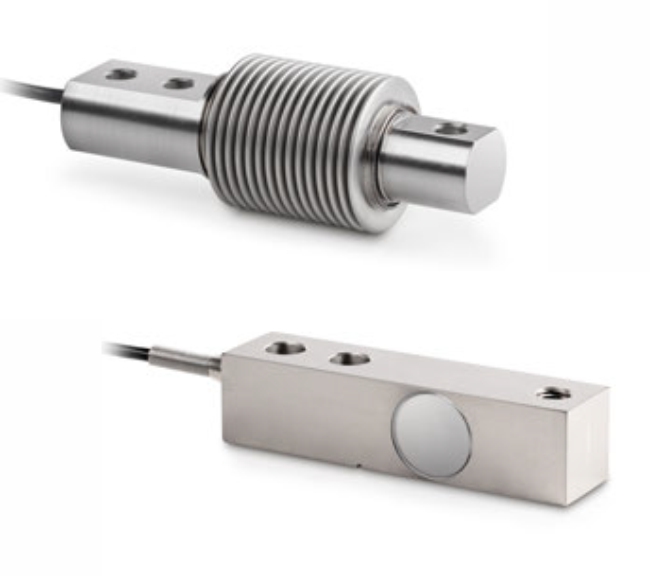

Cellules de mesure CB Q1 - CB Q2 - CB P1

Cellules de mesure CB Q1 - CB Q2 - CB P1

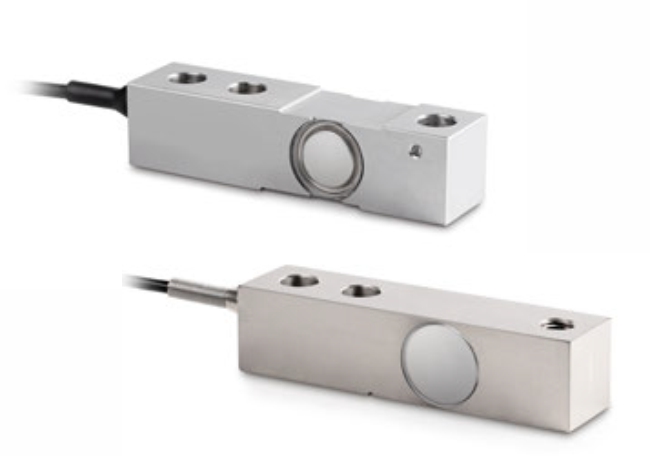

Cellules de mesure CT Q1 - CT P1 - CT P2

Cellules de mesure CT Q1 - CT P1 - CT P2

Ils l'utilisent * :
CO-PS (Zulte - Belgique)
(*) Liste non exhaustive de sociétés ayant commandé ce produit.

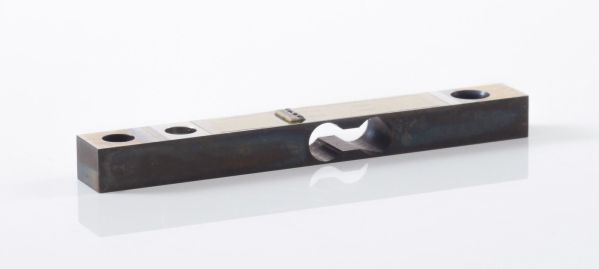

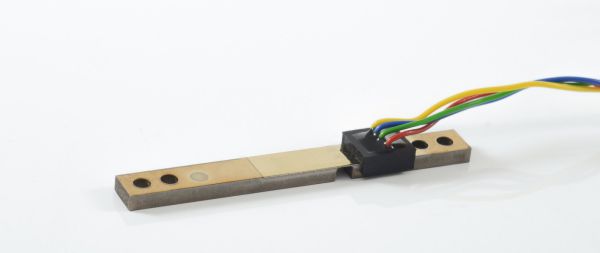

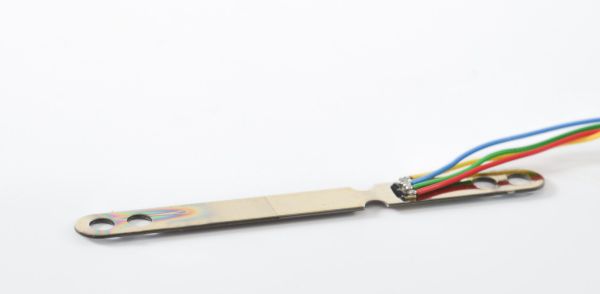

Capteurs miniatures, de très petites dimensions ou très faibles forces

Attention qui dit "miniature" dit fragile et très sensible aux forces parasites et latérales.

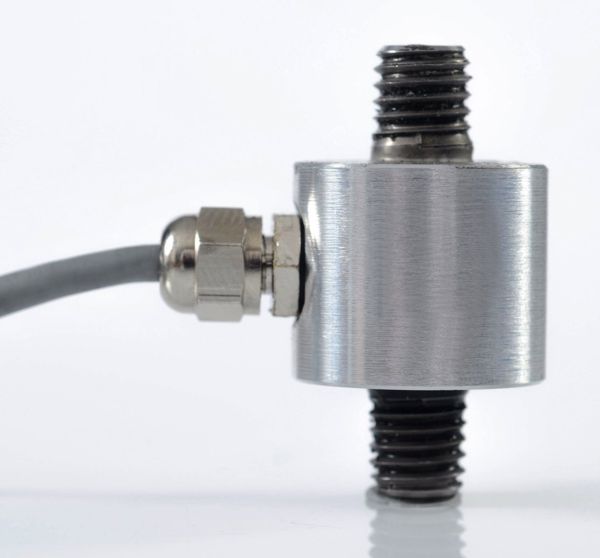

Capteur miniature

304

Voici un capteur miniature qui peut travailler en traction ou bien en compression. Choix d'étendues de mesure allant de 1 kN à 50 kN. Le corps cylindrique du capteur a un diamètre allant de 18 à 32 mm suivant les capacités.

Raccordement latéral du câble de liaison. Filetage métrique aux extrémités. Possibilité de raccorder à différentes électroniques et unités de lecture suivant les applications. Notez qu'en principe ce type de capteur fonctionne dans un seul sens de force, en traction ou bien en compression, c'est alors qu'on obtient la meilleure précision. Si on veut travailler en traction et en compression on n'atteint pas la précision annoncée dans la documentation.

Ils l'utilisent * :
Stevens Engineering (Emmen - Pays-Bas)
GIS Europe (Eindhoven - Pays-Bas)
(*) Liste non exhaustive de sociétés ayant commandé ce produit.

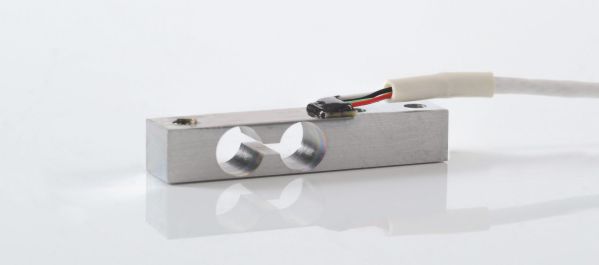

Capteur industriel de compression

342

Ils l'utilisent * :
Breuer Technical (Malmedy - Belgique)
(*) Liste non exhaustive de sociétés ayant commandé ce produit.

Capteurs spéciaux pour applications très particulières

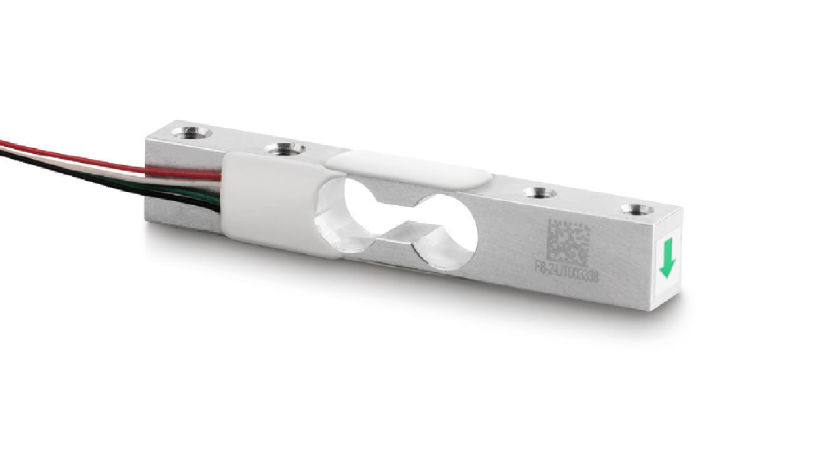

Cellules de mesure CK P1-4 et Boîte de jonction CJ P

Cellules de mesure CK P1-4 et Boîte de jonction CJ P

Ils l'utilisent * :
Mariasteen (Gits - Belgique)
(*) Liste non exhaustive de sociétés ayant commandé ce produit.

Uniquement pour les clients belges : Cotisations environnementales Recupel et Bebat en supplément si d'application.
